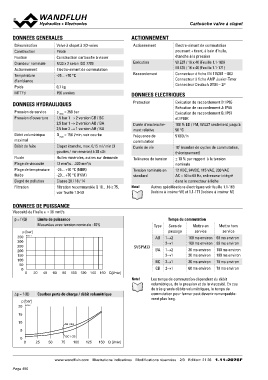

Cartouche Vvaallvvee àà ccllaappeett

DONNEES GENERALES ACTIONNEMENT

Dénomination Valve à clapet à 2/2-voies Actionnement Electro-aimant de commutation
Construction Piloté poussant + tirant, à bain d’huile,
Fixation Construction cartouche à visser Exécution étanche à la pression
Grandeur nominale M33 x 2 selon ISO 7789 Raccordement
Actionnement Electro-aimant de commutation W.E37 / 16 x 40 (Feuille 1.1-169)
Température -25…+70 °C M.E35 / 16 x 40 (Feuille 1.1-171)
d’ambiance
Poids 0,7 kg Connecteur à fiche EN 175301 – 803
MTTFd 150 années Connecteur à fiche AMP Junior-Timer
Connecteur Deutsch DT04 – 2P

DONNEES ELECTRIQUES

DONNEES HYDRAULIQUES Protection Exécution de raccordement D: IP65

Pression de service p max = 350 bar Exécution de raccordement J: IP66
Pression d’ouverture 1,5 bar 1 → 2 version CB / BC
2,5 bar 1 → 2 version AB / BA Exécution de raccordement G: IP67
Débit volumétrique 2,5 bar 2 → 1 version AB / BA
maximal Q max = 150 l/min, voir courbe et IP69K
Débit de fuite
Clapet étanche, max. 0,15 ml / min (3 Durée d’enclenche- 100 % ED / FM, W.E37 seulement jusqu'à
Fluide gouttes / min environ) à 30 cSt
Plage de viscosité Huiles minérales, autres sur demande ment relative 50 °C
Plage de température 12 mm2/s…320 mm2/s
fluide -25…+70 °C (NBR) Fréquence de 5'000 / h
Degré de pollution -20…+70 °C (FKM)
Filtration Classe 20 / 18 / 14 commutation
Filtration recommandée ß 10…16 ≥ 75,
voir feuille 1.0-50 Durée de vie 107 (nombre de cycles de commutation,

théoriquement)

Tolérance de tension ± 10 % par rapport à la tension

nominale

Tension nominale en 12 VDC, 24VDC, 115 VAC, 230 VAC

standard AC = 50 to 60 Hz, redresseur intégré

dans le connecteur à fiche

Note! Autres spécifications électriques voir feuille 1.1-169
(bobine à insérer W) et 1.1-171 (bobine à insérer M)

DONNEES DE PUISSANCE

Viscosité de l'huile u = 30 mm2/s

p = f (Q) Limite de puissance Temps du commutation
Mesurées avec tension nominale -10%
Type Sens de Mettre en Mettre hors
p [bar] passage service service

350 K0735_1 AB 1→2 100 ms environ 60 ms environ
300 100 ms environ 80 ms environ
250 SVSPM33 BA 2→1
200 1→2 30 ms environ 100 ms environ
150 30 ms environ 100 ms environ
100 2→1

50 BC 2→1 30 ms environ 70 ms environ
0
0 20 40 60 80 100 120 140 160 Q[l/min] CB 2→1 60 ms environ 70 ms environ

Note! Les temps de commutation dépendent du débit
volumétrique, de la pression et de la viscosité. En cas
∆p = f (Q) Courbes perte de charge / débit volumétrique de très grands débits volumétriques, le temps de
commutation pour fermer peut devenir remarquable-
p [bar] ment plus long.
20 K0736_2

15

10 AB / BA
5
0 BC / CB
0
25 50 75 100 125 150 Q [l/min]
