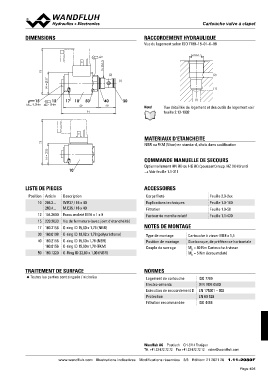

DIMENSIONS Cartouche Vvaallvvee àà ccllaappeett

s27 RACCORDEMENT HYDRAULIQUE

(2) Vue du logement selon ISO 7789–18–01–0–98
(1)
M18x1.5

76 M18x1.5
W = 37
(2)

15 12 17 10 50 40 30 Note! (1)

MD= 9.5Nm MD= 5Nm 59 29 (1)
91
Vue détaillée du logement et des outils de logement voir
feuille 2.13-1002

75 MATERIAUX D'ETANCHEITE
M = 35
NBR ou FKM (Viton) en standard, choix dans codification

10 COMMANDE MANUELLE DE SECOURS

Optionnellement HN (K) ou HG (K) (poussant) resp. HZ (K) (tirant)

→ Voir feuille 1.1-311

LISTE DE PIECES ACCESSOIRES

Position Article Description Corps fileté Feuille 2.9-2xx
10 206.2... W.E37 / 16 x 40 Explications techniques Feuille 1.0-100
260.4... M.E35 / 16 x 40 Filtration Feuille 1.0-50
12 154.2600 Ecrou moleté M16 x 1 x 9 Facteur de marche relatif Feuille 1.1-430
15 239.2033 Vis de fermeture (avec joint d’étanchéité)
17 160.2156 O-ring ID 15,60 x 1,78 (NBR) NOTES DE MONTAGE
30 160.0108 O-ring ID 10,82 x 1,78 (polyuréthane)
40 160.2156 O-ring ID 15,60 x 1,78 (NBR) Type de montage Cartouche à visser M18 x 1,5
160.8156 O-ring ID 15,60 x 1,78 (FKM) Position de montage Quelconque, de préférence horizontale
50 160.1220 O-Ring ID 22,00 x 1,00 (NBR) Couple de serrage MD = 40 Nm Cartouche à visser
MD = 5 Nm écrou moleté

TRAITEMENT DE SURFACE NORMES ISO 7789
DIN VDE 0580
◆ Toutes les parties sont zinguée / nickelée Logement de cartouche EN 175301 – 803
Electro-aimants EN 60 529
Exécution de raccordement D ISO 4406
Protection
Filtration recommandée

Wandfluh AG Postfach CH-3714 Frutigen
Tél. +41 33 672 72 72 Fax +41 33 672 72 12 sales@wandfluh.com

www.wandfluh.com Illustrations indicatives Modifications réservées 3/3 Edition: 21 2621 26 1.11-2080F
