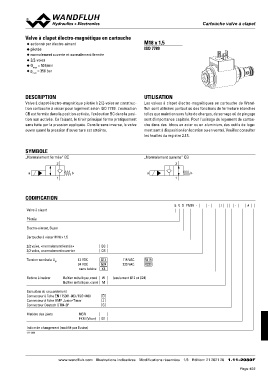

Cartouche Vvaallvvee àà ccllaappeett

Valve à clapet électro-magnétique en cartouche M18 x 1,5

◆ actionné par électro-aimant ISO 7789

◆ pilotée

◆ normalement ouverte et normalement fermée

◆ 2/2-voies

◆ Qmax = 50 l/min
◆ pmax = 350 bar

DESCRIPTION UTILISATION

Valve à clapet électro-magnétique pilotée à 2/2-voies en construc- Les valves à clapet électro-magnétiques en cartouche de Wand-
tion cartouche à visser pour logement selon ISO 7789. L'exécution fluh sont utilisées partout où des fonctions de fermeture étanches
CB est fermée dans la position activée, l'exécution BC dans la posi- telles que maintien sans fuite de charges, de serrage où de pinçage
tion non activée. Ce faisant, le tiroir principal ferme pratiquement sont d'importance capitale. Pour l'usinage du logement de cartou-
sans fuite par la pression appliquée. Dans le sens inverse, la valve che dans des blocs en acier ou en aluminium, des outils de loge-
ouvre quand la pression d'ouverture est atteinte. ment sont à disposition (en location ou en vente). Veuillez consulter
les feuilles du registre 2.13.

SYMBOLE „Normalement ouverte“ CB

„Normalement fermée“ BC 2

2 ab
1
ab
1

CODIFICATION

S V S PM18 - - / -#

Valve à clapet

Pilotée

Électro-aimant, Super

Cartouche à visser M18 x 1,5

2/2 voies, «normalement fermée» BC
2/2 voies, «normalement ouverte» CB

Tension nominale UN 12 VDC G12 115 VAC R115
24 VDC G24 230 VAC R230
sans bobine X5

Bobine à insérer Boîtier métallique, rond W (seulement G12 et G24)
Boîtier métallique, carré M

Exécution de raccordement D
Connecteur à fiche EN 175301-803 / ISO 4400 J
Connecteur à fiche AMP Junior-Timer G
Connecteur Deutsch DT04-2P

Matière des joints NBR
FKM (Viton) D1

Indice de changement (modifié par l‘usine)

1.11-2080

www.wandfluh.com Illustrations indicatives Modifications réservées 1/3 Edition: 21 2621 26 1.11-2080F
