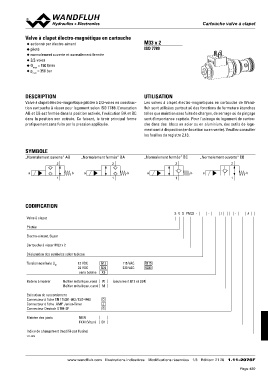

Cartouche Vvaallvvee àà ccllaappeett

Valve à clapet électro-magnétique en cartouche                       M33 x 2

◆ actionné par électro-aimant                                        ISO 7789

◆ piloté

◆ normalement ouverte et normalement fermée

◆ 2/2-voies

◆ Qmax = 150 l/min
◆ pmax = 350 bar

DESCRIPTION                                                          UTILISATION

Valve à clapet électro-magnétique pilotée à 2/2-voies en construc-   Les valves à clapet électro-magnétiques en cartouche de Wand-
tion cartouche à visser pour logement selon ISO 7789. L'execution    fluh sont utilisées partout où des fonctions de fermeture étanches
AB et CB est fermée dans la position activée, l'exécution BA et BC   telles que maintien sans fuite de charges, de serrage où de pinçage
dans la position non activée. Ce faisant, le tiroir principal ferme  sont d'importance capitale. Pour l'usinage du logement de cartou-
pratiquement sans fuite par la pression appliquée.                   che dans des blocs en acier ou en aluminium, des outils de loge-
                                                                     ment sont à disposition (en location ou en vente). Veuillez consulter
                                                                     les feuilles du registre 2.13.

SYMBOLE                         „Normalement fermée“ BA              „Normalement fermée“ BC       „Normalement ouverte“ CB

„Normalement ouverte“ AB                                     2                                  2                               2

                             2    ab                                   ab                            ab
                                                             1                                  1                               1
  ab
                             1

CODIFICATION

                                                                               S V S PM33 - - /    -#

Valve à clapet

Pilotée

Électro-aimant, Super

Cartouche à visser M33 x 2

Désignation des symboles selon tableau

Tension nominale UN             12 VDC       G12    115 VAC          R115
                                24 VDC       G24    230 VAC          R230
                                sans bobine  X5

Bobine à insérer       Boîtier métallique, rond W   (seulement G12 et G24)
                       Boîtier métallique, carré M

Exécution de raccordement                    D
Connecteur à fiche EN 175301-803 / ISO 4400  J
Connecteur à fiche AMP Junior-Timer          G
Connecteur Deutsch DT04-2P

Matière des joints              NBR
                                FKM (Viton) D1

Indice de changement (modifié par l‘usine)

1.11-2076

                            www.wandfluh.com Illustrations indicatives Modifications réservées 1/3 Edition: 21 26 1.11-2076F
