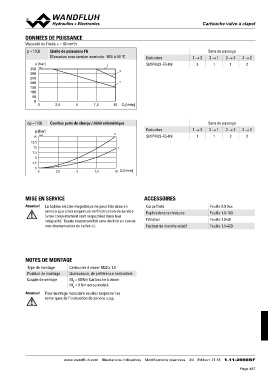

Cartouche Vvaallvvee àà ccllaappeett
DONNEES DE PUISSANCE
Viscosité de l'huile u = 30 mm2/s
p = f (Q) Limite de puissance FG Sens de passage
Mesurées avec tension nominale -10% à 50 °C 2→1 2→3
Exécution 1→2 3→2
p [bar] 1 SLYPM22-FG-K9 3 11 2
350 K4235 3
300
250
200 2
150
100
50
0
0 2,5 5 7,5 10 Q [l/min]
∆p = f (Q) Courbes perte de charge / débit volumétrique Sens de passage
2→1 2→3
p [bar] 2 Exécution 1→2 3→2
15 K4236 SLYPM22-FG-K9 1 12 2
12,5
10 1
7,5
5
2,5
0 2,5 5 7,5 10 Q [l/min]
0
MISE EN SERVICE ACCESSOIRES
Attention! La bobine électro-magnétique ne peut être mise en Corps fileté Feuille 2.9-2xx
service que si les exigences de l’instruction de service Explications techniques Feuille 1.0-100
livrée conjointement sont respectées dans leur Filtration Feuille 1.0-50
intégralité. Touute responsabilité sera décliné en cas de Facteur de marche relatif Feuille 1.1-430
non-oberservation de celles-ci.
NOTES DE MONTAGE
Type de montage Cartouche à visser M22 x 1,5
Position de montage Quelconque, de préférence horizontale
Couple de serrage MD = 60 Nm Cartouche à visser
MD = 9 Nm ecrou moleté
Attention! Pour montage modulaire veuillez respecter les
remarques de l’instruction de service s.v.p.
www.wandfluh.com Illustrations indicatives Modifications réservées 3/4 Edition: 21 18 1.11-2066SF
