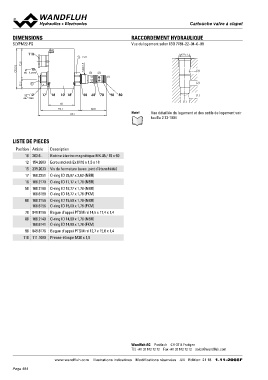

DIMENSIONS s27 Cartouche Vvaallvvee àà ccllaappeett
SLYPM22-FG RACCORDEMENT HYDRAULIQUE
110 Vue du logement selon ISO 7789–22–04–0–98
M22x1.5
93.3 15 M22x1.5 (3)
70.8
MD= 9.5Nm (2)
(3) (2)
E (1)
(1) (1)
22.5 Vue détaillée du logement et des outils de logement voir
feuille 2.13-1004
12 17 18 10 18 50 60 70 90 80
MD= 9Nm 60.8
60 Note!
92.1
159.1
LISTE DE PIECES
Position Article Description
10 263.6... Bobine électro-magnétique MK.45 / 18 x 60
12 154.2603 Ecrou moleté Ex M18 x 1,5 x 18
15 239.2033 Vis de fermeture (avec joint d’étanchéité)
17 160.2251 O-ring ID 25,07 x 2,62 (NBR)
18 160.2170 O-ring ID 17,17 x 1,78 (NBR)
50 160.2188 O-ring ID 18,77 x 1,78 (NBR)
160.6188 O-ring ID 18,77 x 1,78 (FKM)
60 160.2156 O-ring ID 15,60 x 1,78 (NBR)
160.6156 O-ring ID 15,60 x 1,78 (FKM)
70 049.8196 Bague d'appui PTSM rd 14,5 x 17,4 x 1,4
80 160.2140 O-ring ID 14,00 x 1,78 (NBR)
160.6141 O-ring ID 14,00 x 1,78 (FKM)
90 049.8176 Bague d'appui PTSM rd 12,7 x 15,6 x 1,4
110 111.1080 Presse-étoupe M20 x 1,5
Wandfluh AG Postfach CH-3714 Frutigen
Tél. +41 33 672 72 72 Fax +41 33 672 72 12 sales@wandfluh.com
www.wandfluh.com Illustrations indicatives Modifications réservées 4/4 Edition: 21 18 1.11-2066F
