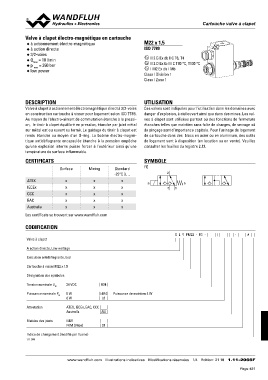

Valve à clapet électro-magnétique en cartouche Cartouche Vvaallvvee àà ccllaappeett
◆ à actionnement électro-magnétique
◆ à action directe M22 x 1,5
◆ 3/2-voies
Qplommwaaxxp==o13w05e0l/rmbainr ISO 7789
◆
◆ x II 2 G Ex db IIC T6, T4
◆ x II 2 D Ex tb III C T80 °C, T130 °C
x I M2 Ex db I Mb

Class I Division 1
Class I Zone 1

DESCRIPTION UTILISATION

Valve à clapet à actionnement électromagnétique direct à 3/2-voies Ces valves sont indiquées pour l’utilisation dans les domaines avec
en construction cartouche à visser pour logement selon ISO 7789. danger d’explosion, à ciel ouvert ainsi que dans des mines. Les val-
Au moyen de l'électro-aimant de commutation étanche à la pressi- ves à clapet sont utilisées partout où des fonctions de fermeture
on, le tiroir à clapet équilibré en pression, étanche par joint métal étanches telles que maintien sans fuite de charges, de serrage où
sur métal est ou ouvert ou fermé. Le guidage du tiroir à clapet est de pinçage sont d'importance capitale. Pour l'usinage du logement
rendu étanche au moyen d'un O-ring. La bobine électro-magné- de cartouche dans des blocs en acier ou en aluminium, des outils
tique antidéflagrante encapsulée étanche à la pression empêche de logement sont à disposition (en location ou en vente). Veuillez
qu'une explosion interne puisse forcer à l'extérieur ainsi qu'une consulter les feuilles du registre 2.13.
température de surface inflammable.
SYMBOLE
CERTIFICATS Mining Standard
-25°C à… FG
Surface x
x x 2
ATEX x x x
IECEx x x x ab
CCC x x x 31
EAC x x
Australia x

Les certificats se trouvent sur www.wandfluh.com

CODIFICATION

S L Y PM22 - FG - / -#

Valve à clapet

A action directe, Low wattage

Exécution antidéflagrante, Exd

Cartouche à visser M22 x 1,5

Désignation des symboles

Tension nominale UN 24 VDC G24
Puissance nominale PN
6W L6R4 Puissance de maintien 4 W
6W L6

Attestation ATEX, IECEx, EAC, CCC

Australia AU

Matière des joints NBR
FKM (Viton)
D1

Indice de changement (modifié par l‘usine)

1.11-2066

www.wandfluh.com Illustrations indicatives Modifications réservées 1/4 Edition: 21 18 1.11-2066F
