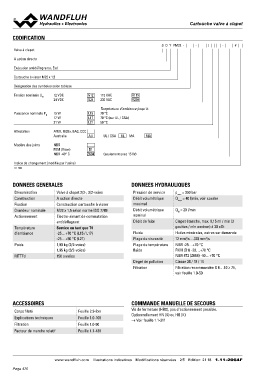

Cartouche Vvaallvvee àà ccllaappeett

CODIFICATION

S D Y PM22 - - / -#

Valve à clapet

A action directe

Exécution antidéflagrante, Exd

Cartouche à visser M22 x 1,5

Désignation des symboles selon tableau

Tension nominale UN 12 VDC G12 115 VAC R115
24 VDC G24 230 VAC R230

Puissance nominale PN 15 W L15 Température d‘ambiance jusqu‘à:
17 W L17 70 °C
21 W L21
70 °C (nur UL / CSA)

50 °C

Attestation ATEX, IECEx, EAC, CCC

Australia AU UL / CSA UL MA MA

Matière des joints NBR
FKM (Viton)
NBR -40° C D1 (seulement avec 15 W)
Z604

Indice de changement (modifié par l‘usine)

1.11-2064

DONNEES GENERALES DONNEES HYDRAULIQUES

Dénomination Valve à clapet 2/2-, 3/2-voies Pression de service pmax = 350 bar
Construction Débit volumétrique Qmax = 40 l/min, voir courbe
Fixation A action directe maximal
Grandeur nominale Débit volumétrique QN = 20 l/min
Actionnement Construction cartouche à visser nominal
Débit de fuite Clapet étanche, max. 0,15 ml / min (3
Température M22 x 1,5 selon norme ISO 7789 gouttes / min environ) à 30 cSt
d’ambiance Fluide Huiles minérales, autres sur demande
Electro-aimant de commutation Plage de viscosité 12 mm2/s…320 mm2/s
Poids antidéflagrant Plage de température NBR -25…+70 °C
fluide FKM (D1) -20…+70 °C
MTTFd Service en tant que T4 NBR 872 (Z604) -40…+70 °C
-25…+70 °C (L15 / L17) Degré de pollution Classe 20 / 18 / 14
-25…+50 °C (L21) Filtration Filtration recommandée ß 6…10 ≥ 75,
voir feuille 1.0-50
1,90 kg (2/2-voies)
1,95 kg (3/2-voies)

150 années

ACCESSOIRES Feuille 2.9-2xx COMMANDE MANUELLE DE SECOURS
Feuille 1.0-100
Corps fileté Feuille 1.0-50 Vis de fermeture (HB0), pas d'actionnement possible.
Explications techniques Feuille 1.1-430
Filtration Optionnellement HN (K) ou HG (K)
Facteur de marche relatif
→ Voir feuille 1.1-311

www.wandfluh.com Illustrations indicatives Modifications réservées 2/5 Edition: 21 18 1.11-2064F
