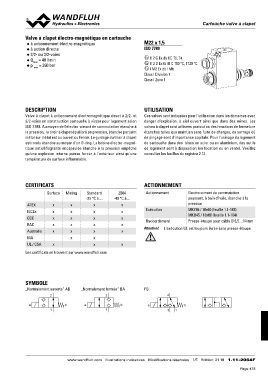

Valve à clapet électro-magnétique en cartouche Cartouche Vvaallvvee àà ccllaappeett
◆ à actionnement électro-magnétique
◆ à action directe M22 x 1,5
◆ 2/2- ou 3/2-voies
Qp mmaaxx = 40 l/min ISO 7789
◆ = 350 bar
◆ x II 2 G Ex db IIC T6, T4
x II 2 D Ex tb III C T80 °C, T130 °C
x I M2 Ex db I Mb
Class I Division 1
Class I Zone 1
DESCRIPTION UTILISATION
Valve à clapet à actionnement électromagnétique direct à 2/2- et Ces valves sont indiquées pour l’utilisation dans les domaines avec
3/2-voies en construction cartouche à visser pour logement selon danger d’explosion, à ciel ouvert ainsi que dans des mines. Les
ISO 7789. Au moyen de l'électro-aimant de commutation étanche à valves à clapet sont utilisées partout où des fonctions de fermeture
la pression, le tiroir à clapet équilibré en pression, étanche par joint étanches telles que maintien sans fuite de charges, de serrage où
métal sur métal est ou ouvert ou fermé. Le guidage du tiroir à clapet de pinçage sont d'importance capitale. Pour l'usinage du logement
est rendu étanche au moyen d'un O-ring. La bobine électro-magné- de cartouche dans des blocs en acier ou en aluminium, des outils
tique antidéflagrante encapsulée étanche à la pression empêche de logement sont à disposition (en location ou en vente). Veuillez
qu'une explosion interne puisse forcer à l'extérieur ainsi qu'une consulter les feuilles du registre 2.13.
température de surface inflammable.
CERTIFICATS ACTIONNEMENT
Surface Mining Standard Z604 Actionnement Electro-aimant de commutation
-25 °C à… -40 °C à… poussant, à bain d’huile, étanche à la
ATEX x x Exécution pression
IECEx x x x x Raccordement
CCC x x x x MKY45 / 18x60 (feuille 1.1-183)
EAC x x x x MKU45 / 18x60 (feuille 1.1-184)
Australia x x x x
MA x x x Presse-étoupe pour câble Ø 6,5…14 mm
UL / CSA x x
x x Attention! L'exécution UL est toujours livrée sans presse-étoupe
Les certificats se trouvent sur www.wandfluh.com
SYMBOLE „Normalement fermée“ BA FG
„Normalement ouverte“ AB 2 2
2 ab ab
1 31
ab
1
www.wandfluh.com Illustrations indicatives Modifications réservées 1/5 Edition: 21 18 1.11-2064F
