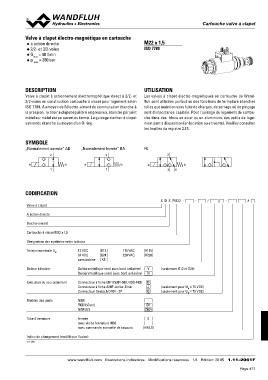

Page 471 - Softbound_Edition_19_fr

Cartouche Vvaallvvee àà ccllaappeett

Valve à clapet électro-magnétique en cartouche M22 x 1,5
◆ a action directe
◆ 2/2- et 3/2-voies ISO 7789

◆ Qp mmaaxx = 40 l/min
◆ = 350 bar

DESCRIPTION UTILISATION

Valve à clapet à actionnement électromagnétique direct à 2/2- et Les valves à clapet électro-magnétiques en cartouche de Wand-
3/2-voies en construction cartouche à visser pour logement selon fluh sont utilisées partout où des fonctions de fermeture étanches
ISO 7789. Au moyen de l'électro-aimant de commutation étanche à telles que maintien sans fuite de charges, de serrage où de pinçage
la pression, le tiroir à clapet équilibré en pression, étanche par joint sont d'importance capitale. Pour l'usinage du logement de cartou-
métal sur métal est ou ouvert ou fermé. Le guidage du tiroir à clapet che dans des blocs en acier ou en aluminium, des outils de loge-
est rendu étanche au moyen d'un O-ring. ment sont à disposition (en location ou en vente). Veuillez consulter
les feuilles du registre 2.13.

SYMBOLE „Normalement fermée“ BA FG

„Normalement ouverte“ AB 2 2

2 ab ab
1 31
ab
1

CODIFICATION

S D S PM22 - - / - #

Valve à clapet

A action directe

Electro-aimant

Cartouche à visser M22 x 1,5

Désignation des symboles selon tableau

Tension nominale UN 12 VDC G12 115 VAC R115
24 VDC G24 230 VAC R230
sans bobine X5

Bobine à insérer Boîtier métallique rond avec bord unilatéral V (seulement G12 et G24)
Boîtier métallique carré avec bord unilatéral N

Exécution du raccordement Connecteur à fiche EN 175301-803 / ISO 4400 D
Connecteur à fiche AMP Junior-Timer J
Connecteur Deutsch DT04 - 2P G (seulement pour UUNN ≤ 75 VDC)
(seulement pour ≤ 75 VDC)

Matière des joints NBR
FKM (Viton)
NBR 872 D1
Z604

Tube d‘armature fermée 0
avec vis de fermeture HB0 HB4,5
avec commande manuelle de secours

Indice de changement (modifié par l’usine)

1.11-2061

www.wandfluh.com Illustrations indicatives Modifications réservées 1/4 Edition: 20 05 1.11-2061F
