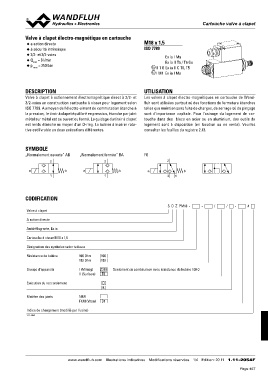

Page 467 - Softbound_Edition_19_fr

Valve à clapet électro-magnétique en cartouche Cartouche Vvaallvvee àà ccllaappeett

◆ a action directe M18 x 1,5

◆ à sécurité intrinsèque ISO 7789
Ex ia I Ma
◆ 2/2- et 3/2-voies Ex ia II T5 / T6 Ga

◆ Qmax = 8 l/min xII 1 G Ex ia II C T6, T5
◆ p max = 250 bar xI M1 Ex ia I Ma

DESCRIPTION UTILISATION

Valve à clapet à actionnement électromagnétique direct à 2/2- et Les valves à clapet électro-magnétiques en cartouche de Wand-
3/2-voies en construction cartouche à visser pour logement selon fluh sont utilisées partout où des fonctions de fermeture étanches
ISO 7789. Au moyen de l'électro-aimant de commutation étanche à telles que maintien sans fuite de charges, de serrage où de pinçage
la pression, le tiroir à clapet équilibré en pression, étanche par joint sont d'importance capitale. Pour l'usinage du logement de car-
métal sur métal est ou ouvert ou fermé. Le guidage du tiroir à clapet touche dans des blocs en acier ou en aluminium, des outils de
est rendu étanche au moyen d'un O-ring. La bobine à insérer rota- logement sont à disposition (en location ou en vente). Veuillez
tive est livrable en deux exécutions différentes. consulter les feuilles du registre 2.13.

SYMBOLE „Normalement fermée“ BA FG

„Normalement ouverte“ AB 2 2

2 ab ab
1 31
ab
1

CODIFICATION S D Z PM18 - - / / - #

Valve à clapet

A action directe

Antidéflagrante, Ex ia

Cartouche à visser M18 x 1,5

Désignation des symboles selon tableau

Résistance de bobine 100 Ohm 100
152 Ohm 152

Groupe d‘appareils I (Mining) Z319 Seulement en combinaison avec résistance de bobine 100 Ω
II (Surface) T6

Exécution du raccordement D
K

Matière des joints NBR
FKM (Viton) D1

Indice de changement (modifié par l‘usine)

1.11-2054

www.wandfluh.com Illustrations indicatives Modifications réservées 1/4 Edition: 20 11 1.11-2054F
