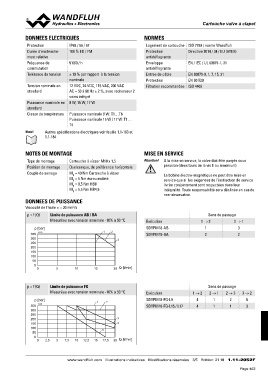

Cartouche Vvaallvvee àà ccllaappeett

DONNEES ELECTRIQUES NORMES

Protection IP65 / 66 / 67 Logement de cartouche ISO 7789 / norme Wandfluh
Durée d’enclenche- 100 % ED / FM Directive 2014 / 34 / EU (ATEX)
ment relative Protection
Fréquence de 5'000 / h antidéflagrante EN / IEC / UL 60079-1, 31
commutation
Tolérance de tension ± 10 % par rapport à la tension Enveloppe EN 60079-0, 1, 7, 15, 31
nominale antidéflagrante EN 60 529
Tension nominale en 12 VDC, 24 VDC, 115 VAC, 230 VAC ISO 4406
standard AC = 50 à 60 Hz ± 2 %, avec redresseur 2 Entrée de câble
voies intégré
Puissance nominale en 9 W, 15 W, 17 W Protection
standard
Classe de température Puissance nominale 9 W: T1…T6 Filtration recommandée
Puissance nominale 15 W / 17 W: T1…
T4

Note! Autres spécifications électriques voir feuille 1.1-183 et
1.1-184

NOTES DE MONTAGE MISE EN SERVICE

Type de montage Cartouche à visser M18 x 1,5 Attention! A la mise en service, la valve doit être purgée sous
Position de montage Quelconque, de préférence horizontale pression (deux tours de la vis E au maximum).
Couple de serrage MD = 40 Nm Cartouche à visser
MD = 5 Nm écrou moleté La bobine électro-magnétique ne peut être mise en
MD = 9,5 Nm HB0 service que si les exigences de l’instruction de service
MD = 5,5 Nm HB4,5 livrée conjointement sont respectées dans leur
intégralité. Toute responsabilité sera déclinée en cas de
non-observation.

DONNEES DE PUISSANCE

Viscosité de l'huile u = 30 mm2/s

p = f (Q) Limite de puissance AB / BA Sens de passage
Mesurées avec tension nominale -10% à 50 °C
Exécution 1→2 2→1
SDYPM18-AB
p [bar] SDYPM18-BA 13
350 K4243
300 12 22
250 3
200 5
150 10 15 20 Q [l/min]
100
50

0
0

p = f (Q) Limite de puissance FG Sens de passage
Mesurées avec tension nominale -10% à 50 °C 2→1 2→3
Exécution 1→2 3→2
p [bar] 12 SDYPM18-FG-L9 4 12 5
350 K4244 SDYPM18-FG-L15 / L17 4 11 3

300

250
200 3

150 4

100 5
50

0 2,5 5 7,5 10 12,5 15 17,5 20 Q [l/min]
0

www.wandfluh.com Illustrations indicatives Modifications réservées 3/5 Edition: 21 18 1.11-2052F
