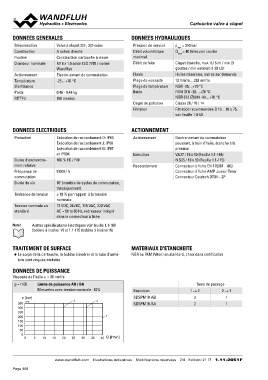

Page 458 - Softbound_Edition_19_fr

Cartouche Vvaallvvee àà ccllaappeett

DONNEES GENERALES DONNEES HYDRAULIQUES

Dénomination Valve à clapet 2/2-, 3/2-voies Pression de service pmax = 350 bar
Construction A action directe Débit volumétrique Qmax = 40 l/min,voir courbe
Fixation Construction cartouche à visser maximal
Grandeur nominale M18 x 1,5 selon ISO 7789 / norme Débit de fuite Clapet étanche, max. 0,15 ml / min (3
Wandfluh gouttes / min environ) à 30 cSt
Actionnement Electro-aimant de commutation Fluide Huiles minérales, autres sur demande
Température -25…+70 °C Plage de viscosité 12 mm2/s…320 mm2/s
d’ambiance Plage de température NBR -25…+70 °C
Poids 0,46 - 0,48 kg fluide FKM (D1) -20…+70 °C
MTTFd 150 années NBR 872 (Z604) -40…+70 °C
Degré de pollution Classe 20 / 18 / 14
Filtration Filtration recommandée ß 10…16 ≥ 75,
voir feuille 1.0-50

DONNEES ELECTRIQUES ACTIONNEMENT

Protection Exécution de raccordement D: IP65 Actionnement Electro-aimant de commutation
Exécution de raccordement J: IP66 poussant, à bain d’huile, étanche à la
Durée d’enclenche- Exécution de raccordement G: IP67 Exécution pression
ment relative et IP69K Raccordement
Fréquence de 100 % ED / FM V.E37 / 19 x 50 (Feuille 1.1-168)
commutation N.S35 / 19 x 50 (Feuille 1.1-175)
Durée de vie 5'000 / h
Connecteur à fiche EN 175301 – 803
Tolérance de tension 107 (nombre de cycles de commutation, Connecteur à fiche AMP Junior-Timer
théoriquement) Connecteur Deutsch DT04 – 2P
Tension nominale en ± 10 % par rapport à la tension
standard nominale
12 VDC, 24VDC, 115 VAC, 230 VAC
AC = 50 to 60 Hz, redresseur intégré
dans le connecteur à fiche

Note! Autres spécifications électriques voir feuille 1.1-168
(bobine à insérer V) et 1.1-175 (bobine à insérer N)

TRAITEMENT DE SURFACE MATERIAUX D'ETANCHEITE

◆ Le corps de la cartouche, la bobine à insérer et le tube d'arma- NBR ou FKM (Viton) en standard, choix dans codification

ture sont zingués-nickelés

DONNEES DE PUISSANCE

Viscosité de l'huile u = 30 mm2/s

p = f (Q) Limite de puissance AB / BA Sens de passage
Mesurées avec tension nominale -10%
Exécution 1→2 2→1
SDSPM18-AB
p [bar] SDSPM18-BA 31
350 K4238
300 32 21
250 1
200
150 10 15 20 25 30 35 40 Q [l/min]
100
50

0
05

www.wandfluh.com Illustrations indicatives Modifications réservées 2/4 Edition: 21 17 1.11-2051F
