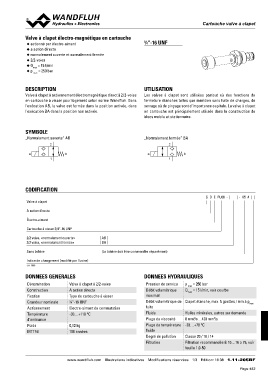

Cartouche valveSDàEcPlaUp0e8t

Valve à clapet électro-magnétique en cartouche 3⁄4“-16 UNF

◆ actionné par électro-aimant

◆ a action directe

◆ normalement ouverte et normalement fermée

◆ 2/2-voies

◆ Qmax = 15 l/min
◆ p max = 250 bar

DESCRIPTION UTILISATION

Valve à clapet à actionnement électromagnétique direct à 2/2-voies Les valves à clapet sont utilisées partout où des fonctions de
en cartouche à visser pour logement selon norme Wandfluh. Dans fermeture étanches telles que maintien sans fuite de charges, de
l'exécution AB, la valve est fermée dans la position activée, dans serrage où de pinçage sont d'importance capitale. La valve à clapet
l'exécution BA dans la position non activée. en cartouche est principalement utilisée dans la construction de
blocs mobile et stationnaire.

SYMBOLE „Normalement fermée“ BA

„Normalement ouverte“ AB 2

2 ab
1
ab
1

CODIFICATION S D E PU08 - - X5 #

Valve à clapet AB
A action directe BA
Électro-aimant
Cartouche à visser 3/4“-16 UNF (La bobine doit être commandée séparément)
2/2 voies, «normalement ouverte»
2/2 voies, «normalement fermée»
Sans bobine
Indice de changement (modifié par l‘usine)

1.11-205B

DONNEES GENERALES DONNEES HYDRAULIQUES

Dénomination Valve à clapet à 2/2-voies Pression de service p max = 250 bar
Construction A action directe Q max = 15 l/min, voir courbe
Fixation Type de cartouche à visser Débit volumétrique
Grandeur nominale 3⁄4“-16 UNF maximal Clapet étanche, max. 5 gouttes / min à pmax
Actionnement Electro-aimant de commutation
Température -30…+110 °C Débit volumétrique de Huiles minérales, autres sur demande
d’ambiance fuite 8 mm2/s…420 mm2/s
Poids 0,12 kg -20…+70 °C
MTTFd 150 années Fluide
Classe 20 / 18 / 14
Plage de viscosité Filtration recommandée ß 10…16 ≥ 75, voir
feuille 1.0-50
Plage de température
fluide

Degré de pollution

Filtration

www.wandfluh.com Illustrations indicatives Modifications réservées 1/3 Edition: 16 38 1.11-205BF
