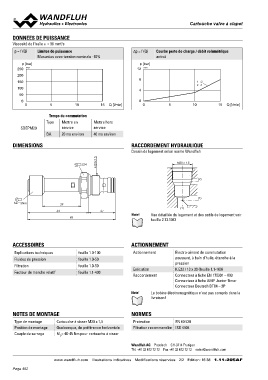

Cartouche Vvaallvvee àà ccllaappeett

DONNEES DE PUISSANCE

Viscosité de l'huile u = 30 mm2/s

p = f (Q) Limites de puissance ∆p = f (Q) Courbe perte de charge / débit volumétrique
Mesurées avec tension nominale -10% activé
p [bar]
p [bar] 12 K4141
250 K4137
200 8 1→2
150
100 2→1

50 4
0
0 5 10 15 Q [l/min] 0
0 5 10 15 Q [l/min]

SDEPM20 Temps du commutation Mettre hors
service
Type Mettre en
service 40 ms environ

BA 20 ms environ

DIMENSIONS RACCORDEMENT HYDRAULIQUE

Dessin de logement selon norme Wandfluh

s24 M20 x 1.5M20x1.5

(2)

(1)

MD= 5Nm 39

62 27 (1)

Note! Vue détaillée du logement et des outils de logement voir
89 feuille 2.13.1042

ACCESSOIRES ACTIONNEMENT

Explications techniques feuille 1.0-100 Actionnement Electro-aimant de commutation
Fluides de pression feuille 1.0-50 poussant, à bain d’huile, étanche à la
Filtration feuille 1.0-50 Exécution pression
Facteur de marche relatif feuille 1.1-430 Raccordement
K.E33 / 13 x 39 (feuille 1.1-160)

Connecteur à fiche EN 175301 – 803
Connecteur à fiche AMP Junior-Timer
Connecteur Deutsch DT04 – 2P

Note! Le bobine électromagnétique n'est pas compris dans la
livraison!

NOTES DE MONTAGE NORMES

Type de montage Cartouche à visser M20 x 1,5 Protection EN 60 529
Position de montage Quelconque, de préférence horizontale
Couple de serrage MD= 40-45 Nm pour cartouche à visser Filtration recommandée ISO 4406

Wandfluh AG Postfach CH-3714 Frutigen
Tél. +41 33 672 72 72 Fax +41 33 672 72 12 sales@wandfluh.com

www.wandfluh.com Illustrations indicatives Modifications réservées 2/2 Edition: 16 38 1.11-205AF
