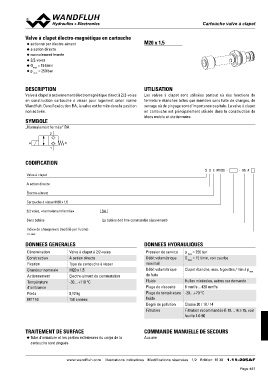

Cartouche Vvaallvvee àà ccllaappeett

Valve à clapet électro-magnétique en cartouche M20 x 1,5

◆ actionné par électro-aimant

◆ a action directe

◆ normalement fermée

◆ 2/2-voies

◆ Qmax = 15 l/min
◆ p max = 250 bar

DESCRIPTION UTILISATION

Valve à clapet à actionnement électromagnétique direct à 2/2-voies Les valves à clapet sont utilisées partout où des fonctions de
en construction cartouche à visser pour logement selon norme fermeture étanches telles que maintien sans fuite de charges, de
Wandfluh. Dans l'exécution BA, la valve est fermée dans la position serrage où de pinçage sont d'importance capitale. La valve à clapet
non activée. en cartouche est principalement utilisée dans la construction de
blocs mobile et stationnaire.
SYMBOLE

„Normalement fermée“ BA

2

ab
1

CODIFICATION S D E PM20 - - X5 #

Valve à clapet

A action directe

Électro-aimant

Cartouche à visser M20 x 1,5

2/2 voies, «normalement fermée» BA

Sans bobine (La bobine doit être commandée séparément)

Indice de changement (modifié par l‘usine)

1.11-205A

DONNEES GENERALES DONNEES HYDRAULIQUES

Dénomination Valve à clapet à 2/2-voies Pression de service p max = 250 bar
Construction A action directe Q max = 15 l/min, voir courbe
Fixation Type de cartouche à visser Débit volumétrique
Grandeur nominale M20 x 1,5 maximal Clapet étanche, max. 5 gouttes / min à pmax
Actionnement Electro-aimant de commutation
Température -30…+110 °C Débit volumétrique Huiles minérales, autres sur demande
d’ambiance de fuite 8 mm2/s…420 mm2/s
Poids 0,12 kg -20…+70 °C
MTTFd 150 années Fluide
Classe 20 / 18 / 14
Plage de viscosité Filtration recommandée ß 10…16 ≥ 75, voir
feuille 1.0-50
Plage de température
fluide

Degré de pollution

Filtration

TRAITEMENT DE SURFACE COMMANDE MANUELLE DE SECOURS

◆ Tube d’armature et les parties extérieures du corps de la Aucune

cartouche sont zingués

www.wandfluh.com Illustrations indicatives Modifications réservées 1/2 Edition: 16 38 1.11-205AF
