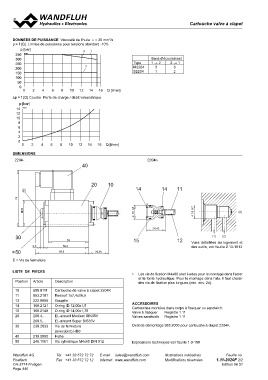

CaCrtaorutocuhcehsevvaalvlvees àà ccllaappeett

DONNEES DE PUISSANCE Viscosité de l’huile υ = 30 mm2/s
p = f (Q) Limites de puissance pour tensions standard -10%

p [bar] 21
350 K0160
Sens d’écoulement
300
Type 1→2 2→1
250 3 M2204
200 S2204 33

150 12

100

50

0
0 2 4 6 8 10 12 14 16 Q [l/min]

∆p = f (Q) Courbe Perte de charge / débit volumétrique Q [l/min]

p [bar]
14 K0161
12
10

8
6
4
2
0

0 2 4 6 8 10 12 14 16

DIMENSIONS 2204K
. 2204- . .

Vues détaillées du logement et
des outils, voir feuille 2.13-1013

E = Vis de fermeture

LISTE DE PIECES ∗ Les vis de fixation M4x60 sont livrées pour le montage dans l’acier
et la fonte hydraulique. Pour le montage dans l’alu, il faut choisir
Position Article Description des vis de fixation plus longues (min. env. 2d).

10 500.9111 Cartouche de valve à clapet 2204K ACCESSOIRES
11 053.2101 Ressort 1x7,4x16,5 Cartouches montées dans corps à flasquer ou sandwich:
12 222.0056 Goupille Valve à flasquer Registre 1.11
14 160.2121 O-ring ID 12,00x1,5 Valves sandwich Registre 1.11
15 160.2140 O-ring ID 14,00x1,78 Outil de démontage 983.2000 pour cartouche à clapet 2204K
20 260.4… El.-aimant Medium SIN35V
Explications techniques voir feuille 1.0-100
260.5… El.-aimant Super SIS35V
30 239.2033 Vis de fermeture

(avec joint) HB0
40 219.2002 Fiche
50 246.1161 Vis cylindrique M4x60 DIN 912

Wandfluh AG Tél. +41 33 672 72 72 E-mail: sales@wandfluh.com Illustrations indicatives Feuille no.
Postfach Fax +41 33 672 72 12 Internet: www.wandfluh.com Modifications réservées 1.11-2020F 2/2
CH-3714 Frutigen
