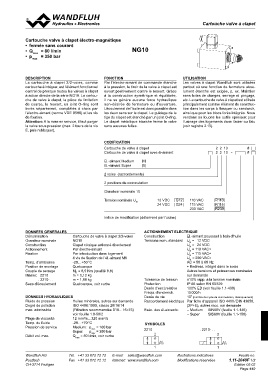

CaCrtaorutocuhcehsevavlavlevse à clapet

Cartouche valve à clapet électro-magnétique NG10
• fermée sans courant
• Qmax = 80 l/min
• pmax = 350 bar

DESCRIPTION FONCTION UTILISATION
La cartouche à clapet 2/2-voies, comme Par l’électro-aimant de commande étanche Les valves à clapet Wandfluh sont utilisées
cartouche à intégrer, est l’élément fonctionnel à la pression, le tiroir de la valve à clapet est partout où une fonction de fermeture abso-
central de presque toutes les valves à clapet ouvert positivement contre le ressort. Grâce lument étanche est exigée, p. ex. Maintien
à action directe de la série NG10. La cartou- à la construction symétrique et équilibrée, sans fuites de charges, serrage et pinçage,
che de valve à clapet, la pièce de limitation il ne se génère aucune force hydraulique etc. La cartouche de valve à clapet est utilisée
de course, le ressort, un joint O-ring sont non-désirée de fermeture ou d’ouverture. principalement comme élément de construc-
livrés séparément, complétés à choix par L’écoulement de l’huile est donc possible dans tion dans les corps à flasquer ou sandwich,
l’électro-aimant (norme VDE 0580) et les vis les deux sens sur le clapet. Le guidage de la ainsi que pour les blocs forés intégrés. Nous
de fixation. tige du clapet est étanché par un joint O-ring. vendons ou louons les outils spéciaux pour
Attention: A la mise en service, il faut purger Le clapet métallique étanche ferme la valve l’usinage des logements dans l’acier ou l’alu
la valve sous pression (max. 2 tours de la vis sans aucunes fuites. (voir registre 2.13).
E, puis rebloquer).

CODIFICATION 2 2 10 #
2 2 10 - #
Cartouche de valve à clapet
Cartouche de valve à clapet avec él-aimant R110
R115
El.-aimant Medium M R230
El.-aimant Super S

2 voies (raccordements)

2 positions de commutation

Grandeur nominale 10

Tension nominale UN 12 VDC G12 110 VAC
24 VDC G24 115 VAC
230 VAC

Indice de modification (déterminé par l’usine)

DONNEES GENERALES ACTIONNEMENT ELECTRIQUE
Dénomination
Grandeur nominale Cartouche de valve à clapet 2/2-voies Construction El.-aimant poussant à bain d’huile
Construction NG10
Actionnement Clapet cônique actionné directement Tensions nom. standard UN = 12 VDC
Fixation Par électro-aimant UN = 24 VDC
Par introduction dans logement UN = 110 VAC∗
Temp. d’ambiance 4 vis de fixation de l’él.-aimant M6 UN = 115 VAC∗
Position de montage -20…+50 °C UN = 230 VAC∗
Couple de serrage Quelconque AC = 50 à 60 Hz
Masse: 2210 MD = 8,9 Nm (qualité 8.8)
m = 0,12 kg ∗ Redress. intégré dans le socle
. 2210- . . m = 1,98 kg
Sens d’écoulement Quelconque, voir curbe Autres tensions et puissances nominales

sur demande

Tolérance de tension ±10% rapp. à la tension nominale

Protection IP 65 selon EN 60 529

Durée d’encl.relative 100% ED (voir feuille 1.1-430)

Fréqu. d’enclench. 15 000/h

DONNEES HYDRAULIQUES Durée de vie 107 (nombre de cycle de commutation, théoriquement)

Fluide de pression Huiles minérales, autres sur demande Raccordement électrique Par fiche d’appareil ISO 4400 / DIN 43650,

Degré de pollution ISO 4406:1999, classe 20/18/14 (2P+E), autres racc. sur demande

max. admissible (Filtration recommandée ß10…16≥75) Exéc. des él-aimants: – Medium SIN60V (feuille 1.1-145)

voir feuille 1.0-50/2 – Super SIS60V (feuille 1.1-150)

Plage de viscosité 12 mm2/s…320 mm2/s

Temp. du fluide -20…+70 °C SYMBOLES
2210
Pression de service Medium: pmax = 160 bar . 2210- . .
Débit vol. max. Super: pmax = 350 bar
Qmax = 80 l/min, voir curbe

Wandfluh AG Tél. +41 33 672 72 72 E-mail: sales@wandfluh.com Illustrations indicatives Feuille no.
Postfach Fax +41 33 672 72 12 Internet: www.wandfluh.com Modifications réservées 1.11-2040F 1/2
CH-3714 Frutigen
Edition 05 02
