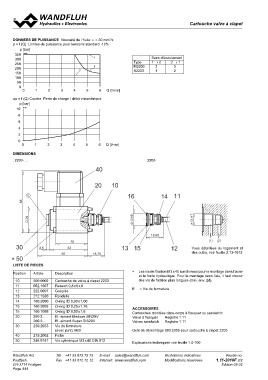

Page 444 - Softbound_Edition_19_fr

CaCrtaorutocuhcehsevavlavlevse à clapet

DONNEES DE PUISSANCE Viscosité de l’huile υ = 30 mm2/s
p = f (Q) Limites de puissance pour tensions standard -10%

p [bar]

350 K0162 1 Sens d’écoulement
300
Type 1→2 2→1
250 M2203
2 S2203 33
200 3
12
150

100

50

0
0 1 2 3 4 5 6 Q [l/min]

∆p = f (Q) Courbe Perte de charge / débit volumétrique Q [l/min]
p [bar]

10 K0163
8
6
4
2
0
0123456

DIMENSIONS 2203
. 2203- . .

Vues détaillées du logement et
des outils, voir feuille 2.13-1012

LISTE DE PIECES

Position Article Description ∗ Les vis de fixation M3 x 40 sont livrées pour le montage dans l’acier
et la fonte hydraulique. Pour le montage dans l’alu, il faut choisir
10 500.0002 Cartouche de valve à clapet 2203 des vis de fixation plus longues (min. env. 2d).
11 052.1607 Ressort 0,8 x 6 x 8
12 222.0097 Goupille E = Vis de fermeture
13 212.1580 Rondelle
14 160.2090 O-ring ID 9,00 x 1,00 ACCESSOIRES
15 160.2093 O-ring ID 9,25 x 1,78 Cartouches montées dans corps à flasquer ou sandwich:
16 160.1095 O-ring ID 9,50 x 1,6 Valve à flasquer Registre 1.11
20 260.2… El.-aimant Medium SIN29V Valves sandwich Registre 1.11
260.3… El.-aimant Super SIS29V Outil de démontage 983.2005 pour cartouche à clapet 2203
30 239.2033 Vis de fermeture
(avec joint) HB0 Explications techniques voir feuille 1.0-100
40 219.2002 Fiche
50 246.0141 Vis cylindrique M3 x 40 DIN 912

Wandfluh AG Tél. +41 33 672 72 72 E-mail: sales@wandfluh.com Illustrations indicatives Feuille no.
Postfach Fax +41 33 672 72 12 Internet: www.wandfluh.com Modifications réservées 1.11-2010F 2/2
CH-3714 Frutigen
Page 444 Edition 05 02
