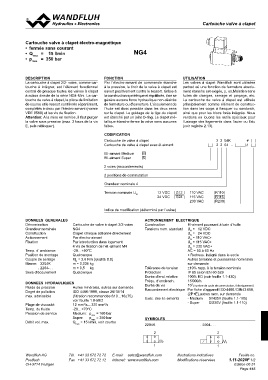

Page 445 - Softbound_Edition_19_fr

CaCrtaorutocuhcehsevavlavlevse àà ccllaappeett

Cartouche valve à clapet électro-magnétique NG4
• fermée sans courant
• Qmax = 15 l/min
• pmax = 350 bar

DESCRIPTION FONCTION UTILISATION
La cartouche à clapet 2/2- voies, comme car- Par l’électro-aimant de commande étanche Les valves à clapet Wandfluh sont utilisées
touche à intégrer, est l’élément fonctionnel à la pression, le tiroir de la valve à clapet est partout où une fonction de fermeture absolu-
central de presque toutes les valves à clapet ouvert positivement contre le ressort. Grâce à ment étanche est exigée, p. ex.Maintien sans
à action directe de la série NG4-Mini. La car- la construction symétrique et équilibrée, il ne se fuites de charges, serrage et pinçage, etc.
touche de valve à clapet, la pièce de limitation génère aucune force hydraulique non-désirée La cartouche de valve à clapet est utilisée
de course et le ressort sont livrés séparément, de fermeture ou d’ouverture. L’écoulement de principalement comme élément de construc-
complétés à choix par l’électro-aimant (norme l’huile est donc possible dans les deux sens tion dans les corps à flasquer ou sandwich,
VDE 0580) et les vis de fixation. sur le clapet. Le guidage de la tige du clapet ainsi que pour les blocs forés intégrés. Nous
Attention: A la mise en service, il faut purger est étanché par un joint O-ring. Le clapet mé- vendons ou louons les outils spéciaux pour
la valve sous pression (max. 2 tours de la vis tallique étanche ferme la valve sans aucunes l’usinage des logements dans l’acier ou l’alu
E, puis rebloquer). fuites. (voir registre 2.13).

CODIFICATION 2 2 04K #
2 2 04 - #
Cartouche de valve à clapet
Cartouche de valve à clapet avec él-aimant

El.-aimant Medium M
El.-aimant Super S

2 voies (raccordements)

2 positions de commutation

Grandeur nominale 4

Tension nominale UN 12 VDC G12 110 VAC R110
24 VDC G24 115 VAC R115
230 VAC R230

Indice de modification (déterminé par l’usine)

DONNEES GENERALES ACTIONNEMENT ELECTRIQUE
Dénomination
Grandeur nominale Cartouche de valve à clapet 2/2-voies Construction El-aimant poussant à bain d’huile
Construction NG4
Actionnement Clapet cônique actionné directement Tensions nom. standard UN = 12 VDC
Fixation Par électro-aimant UN = 24 VDC
Par introduction dans logement UN = 110 VAC∗
Temp. d’ ambiance 4 vis de fixation de l’él.-aimant M4 UN = 115 VAC∗
Position de montage -20…+50°C UN = 230 VAC∗
Couple de serrage Quelconque AC = 50 à 60 Hz
Masse: 2204K MD = 2,6 Nm (qualité 8.8)
m = 0,035 kg ∗ Redress. intégré dans le socle
. 2204- . . m = 0,5 kg
Sens d’écoulement Quelconque Autres tensions et puissances nominales

sur demande

Tolérance de tension ±10% rapp. à la tension nominale

Protection IP 65 selon EN 60 529

Durée d’encl.relative 100% ED (voir feuille 1.1-430)

DONNEES HYDRAULIQUES Fréqu. d’enclench. 15’000/h

Fluide de pression Huiles minérales, autres sur demande Durée de vie 107 (nombre de cycle de commutation, théoriquement)

Degré de pollution ISO 4406:1999, classe 20/18/14 Raccordement électrique Par fiche d’appareil ISO 4400 / DIN43 650,

max. admissible (filtration recommandée ß10…16≥75) (2P+E),autres racc. sur demande

voir feuille 1.0-50/2 Exéc. des él.-aimants - Medium SIN35V (feuille 1.1-105)

Plage de viscosité 12 mm2/s…320 mm2/s - Super SIS35V (feuille 1.1-110)

Temp. du fluide -20…+70°C

Pression de service Medium: pmax = 160 bar SYMBOLES . 2204- . .
Débit vol. max. Super: pmax = 350 bar 2204K
Qmax = 15 l/min, voir courbe

Wandfluh AG Tél. +41 33 672 72 72 E-mail: sales@wandfluh.com Illustrations indicatives Feuille no.
Postfach Fax +41 33 672 72 12 Internet: www.wandfluh.com Modifications réservées 1.11-2020F 1/2
CH-3714 Frutigen
Edition 06 51
