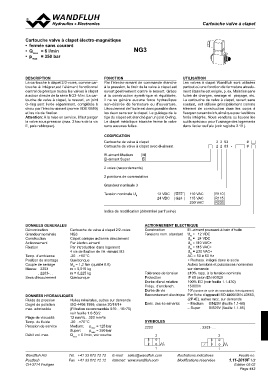

CaCrtaorutocuhcehsevavlavlevse à clapet

Cartouche valve à clapet électro-magnétique NG3
• fermée sans courant
• Qmax = 6 l/min
• pmax = 350 bar

DESCRIPTION FONCTION UTILISATION
La cartouche à clapet 2/2-voies, comme car- Par l’électro-aimant de commande étanche Les valves à clapet Wandfluh sont utilisées
touche à intégrer,est l’élément fonctionnel à la pression, le tiroir de la valve à clapet est partout où une fonction de fermeture absolu-
central de presque toutes les valves à clapet ouvert positivement contre le ressort. Grâce ment étanche est exigée, p. ex. Maintien sans
à action directe de la série NG3-Mini. La car- à la construction symétrique et équilibrée, fuites de charges, serrage et pinçage, etc.
touche de valve à clapet, le ressort, un joint il ne se génère aucune force hydraulique La cartouche de valve à clapet, ouvert sans
O-ring sont livrés séparément, complétés à non-désirée de fermeture ou d’ouverture. courant, est utilisée principalement comme
choix par l’électro-aimant (norme VDE 0580) L’écoulement de l’huile est donc possible dans élément de construction dans les corps à
et les vis de fixation. les deux sens sur le clapet. Le guidage de la flasquer ou sandwich, ainsi que pour les blocs
Attention: A la mise en service, il faut purger tige du clapet est étanché par un joint O-ring. forés intégrés. Nous vendons ou louons les
la valve sous pression (max. 2 tours de la vis Le clapet métallique étanche ferme la valve outils spéciaux pour l’usinage des logements
E, puis rebloquer). sans aucunes fuites. dans l’acier ou l’alu (voir registre 2.13 ).

CODIFICATION 2 2 03 #
2 2 03 - #
Cartouche de valve à clapet
Cartouche de valve à clapet avec él-aimant R110
R115
El-aimant Medium M R230
El-aimant Super S

2 voies (raccordements)

2 positions de commutation

Grandeur nominale 3

Tension nominale UN 12 VDC G12 110 VAC
24 VDC G24 115 VAC
230 VAC

Indice de modification (déterminé par l’usine)

DONNEES GENERALES ACTIONNEMENT ELECTRIQUE
Dénomination
Grandeur nominale Cartouche de valve à clapet 2/2-voies Construction El.-aimant poussant à bain d’huile
Construction NG3
Actionnement Clapet cônique actionné directement Tensions nom. standard UN = 12 VDC
Fixation Par électro-aimant UN = 24 VDC
Par introduction dans logement UN = 110 VAC∗
Temp. d’ambiance 4 vis de fixation de l’él.-aimant M3 UN = 115 VAC∗
Position de montage -20…+50 °C UN = 230 VAC∗
Couple de serrage Quelconque AC = 50 à 60 Hz
Masse: 2203 MD = 1,2 Nm (qualité 8.8)
m = 0,015 kg ∗ Redress. intégré dans le socle
. 2203- . . m = 0,225 kg
Sens d’écoulement Quelconque Autres tensions et puissances nominales

sur demande

Tolérance de tension ±10% rapp. à la tension nominale

Protection IP 65 selon EN 60 529

Durée d’encl.relative 100% ED (voir feuille 1.1-430)

Fréqu. d’enclench. 15 000/h

Durée de vie 107 (nombre de cycle de commutation, théoriquement)

DONNEES HYDRAULIQUES Raccordement électrique Par fiche d’appareil ISO 4400 / DIN 43650,

Fluide de pression Huiles minérales, autres sur demande (2P+E), autres racc. sur demande

Degré de pollution ISO 4406:1999, classe 20/18/14 Exéc. des él.-aimants: – Medium SIN29V (feuille 1.1-80)

max. admissible (Filtration recommandée ß10…16≥75) – Super SIS29V (feuille 1.1-85)

voir feuille 1.0-50/2

Plage de viscosité 12 mm2/s…320 mm2/s

Temp. du fluide -20…+70 °C SYMBOLES
2203
Pression de service Medium: pmax = 125 bar . 2203- . .
Débit vol. max. Super: pmax = 350 bar

Qmax = 6 l/min, voir courbe
