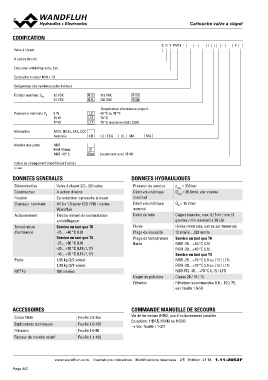

P. 462
Cartouche Vvaallvvee àà ccllaappeett
CODIFICATION S D Y PM18 - - / -#
Valve à clapet
A action directe
Exécution antidéflagrante, Exd
Cartouche à visser M18 x 1,5
Désignation des symboles selon tableau
Tension nominale UN 12 VDC G12 115 VAC R115
24 VDC G24 230 VAC R230
Puissance nominale PN 9W Température d‘ambiance jusqu‘à:
15 W L9 40 °C ou 90 °C
17 W
L15 70 °C
L17 70 °C (seulement UL / CSA)
Attestation ATEX, IECEx, EAC, CCC
Australia AU UL / CSA UL MA MA
Matière des joints NBR
FKM (Viton)
NBR -40° C D1
Z604 (seulement avec 15 W)
Indice de changement (modifié par l‘usine)
1.11-2052
DONNEES GENERALES DONNEES HYDRAULIQUES
Dénomination Valve à clapet 2/2-, 3/2-voies Pression de service pmax = 350 bar
Construction Débit volumétrique Qmax = 20 l/min, voir courbe
Fixation A action directe maximal
Grandeur nominale Débit volumétrique QN = 15 l/min
Actionnement Construction cartouche à visser nominal
Température Débit de fuite Clapet étanche, max. 0,15 ml / min (3
d’ambiance M18 x 1,5 selon ISO 7789 / norme gouttes / min environ) à 30 cSt
Wandfluh Fluide Huiles minérales, autres sur demande
Poids Plage de viscosité 12 mm2/s…320 mm2/s
MTTFd Electro-aimant de commutation Plage de température Service en tant que T6
antidéflagrant fluide NBR -25…+40 °C (L9)
FKM -20…+40 °C (L9)
Service en tant que T6 Degré de pollution Service en tant que T4
-25…+40 °C (L9) Filtration NBR -25…+70 °C (L9 ou L15 / L17)
Service en tant que T4 FKM -20…+70 °C (L9 ou L15 / L17)
-25…+90 °C (L9) NBR 872 -40…+70 °C (L15 / L17)
-25…+70 °C (L15 / L17) Classe 20 / 18 / 14
-40…+70 °C (L15 / L17) Filtration recommandée ß 6…10 ≥ 75,
voir feuille 1.0-50
1,85 kg (2/2-voies)
1,90 kg (3/2-voies)
150 années
ACCESSOIRES Feuille 2.9-2xx COMMANDE MANUELLE DE SECOURS
Feuille 1.0-100
Corps fileté Feuille 1.0-50 Vis de fermeture (HB0), pas d'actionnement possible
Explications techniques Feuille 1.1-430
Filtration En option: HB4,5, HN(K) ou HG(K)
Facteur de marche relatif
→ Voir feuille 1.1-311
www.wandfluh.com Illustrations indicatives Modifications réservées 2/5 Edition: 21 18 1.11-2052F
