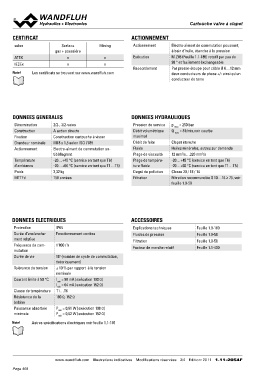

P. 468
Cartouche Vvaallvvee àà ccllaappeett
CERTIFICAT ACTIONNEMENT
selon Surface Mining Actionnement Electro-aimant de commutation poussant,
gaz + poussière Exécution à bain d’huile, étanche à la pression
ATEX x Raccordement
IECEx x x M.Z45 (Feuille 1.1-185) rotatif par pas de
90 ° et facilement éxchangeable
x
Par presse-étoupe pour câble Ø 6…12 mm
Note! Les certificats se trouvent sur www.wandfluh.com deux conducteurs de phase +/- ainsi qu'un
conducteur de terre
DONNEES GENERALES DONNEES HYDRAULIQUES
Dénomination 2/2-, 3/2-voies Pression de service p max = 250 bar
Construction A action directe Débit volumétrique Q max = 8 l/min,voir courbe
Fixation Construction cartouche à visser maximal
Grandeur nominale M18 x 1,5 selon ISO 7789 Débit de fuite Clapet étanche
Actionnement Electro-aimant de commutation an- Fluide Huiles minérales, autres sur demande
tidéflagrant Plage de viscosité 12 mm2/s…320 mm2/s
Température -20…+45 °C (service en tant que T6) Plage de tempéra- -20…+45 °C (service en tant que T6)
d’ambiance -20…+60 °C (service en tant que T1…T5) ture fluide -20…+60 °C (service en tant que T1…T5)
Poids 2,32 kg Degré de pollution Classe 20 / 18 / 14
MTTFd 150 années Filtration Filtration recommandée ß 10…16 ≥ 75, voir
feuille 1.0-50
DONNEES ELECTRIQUES ACCESSOIRES
Protection IP65 Explications techniques Feuille 1.0-100
Durée d’enclenche- Fonctionnement continu Fluides de pression Feuille 1.0-50
ment relative Filtration Feuille 1.0-50
Fréquence de com- 1'800 / h Facteur de marche relatif Feuille 1.1-430
mutation
Durée de vie 107 (nombre de cycle de commutation,
théoriquement)
Tolérance de tension ± 10 % par rapport à la tension
nominale
Courant limite à 50 °C Imin = 90 mA (exécution 100 Ω)
Imin = 64 mA (exécution 152 Ω)
Classe de température T1…T6
Résistance de la 100 Ω, 152 Ω
bobine
Puissance absorbée Pmin = 0,81 W (exécution 100 Ω)
minimale Pmin = 0,62 W (exécution 152 Ω)
Note! Autres spécifications électriques voir feuille 1.1-185
www.wandfluh.com Illustrations indicatives Modifications réservées 2/4 Edition: 20 11 1.11-2054F
