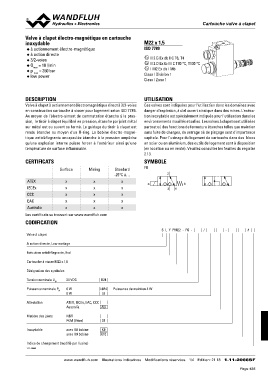

Page 485 - Softbound_Edition_19_fr

Valve à clapet électro-magnétique en cartouche Cartouche Vvaallvvee àà ccllaappeett
inoxydable
◆ à actionnement électro-magnétique M22 x 1,5
◆ à action directe
◆ 3/2-voies ISO 7789
Qplommwaaxxp==o13w05e0l/rmbainr
◆ x II 2 G Ex db IIC T6, T4
◆ x II 2 D Ex tb III C T80 °C, T130 °C
◆ x I M2 Ex db I Mb

Class I Division 1
Class I Zone 1

DESCRIPTION UTILISATION

Valve à clapet à actionnement électromagnétique direct à 3/2-voies Ces valves sont indiquées pour l’utilisation dans les domaines avec
en construction cartouche à visser pour logement selon ISO 7789. danger d’explosion, à ciel ouvert ainsi que dans des mines. L'exécu-
Au moyen de l'électro-aimant de commutation étanche à la pres- tion inoxydable est spécialement indiquée pour l'utilisation dans les
sion, le tiroir à clapet équilibré en pression, étanche par joint métal environnements mouillés et salins. Les valves à clapet sont utilisées
sur métal est ou ouvert ou fermé. Le guidage du tiroir à clapet est partout où des fonctions de fermeture étanches telles que maintien
rendu étanche au moyen d'un O-ring. La bobine électro-magné- sans fuite de charges, de serrage où de pinçage sont d'importance
tique antidéflagrante encapsulée étanche à la pression empêche capitale. Pour l'usinage du logement de cartouche dans des blocs
qu'une explosion interne puisse forcer à l'extérieur ainsi qu'une en acier ou en aluminium, des outils de logement sont à disposition
température de surface inflammable. (en location ou en vente). Veuillez consulter les feuilles du registre
2.13.
CERTIFICATS Mining Standard
-25°C à… SYMBOLE
Surface
x FG
ATEX xx x
x 2
IECEx xx x
x ab

31

CCC x x

EAC x x

Australia x x

Les certificats se trouvent sur www.wandfluh.com

CODIFICATION

S L Y PM22 - FG - / - #

Valve à clapet

A action directe, Low wattage

Exécution antidéflagrante, Exd

Cartouche à visser M22 x 1,5

Désignation des symboles

Tension nominale UN 24 VDC G24
Puissance nominale PN
6W L6R4 Puissance de maintien 4 W
6W L6

Attestation ATEX, IECEx, EAC, CCC

Australia AU

Matière des joints NBR
FKM (Viton)
D1

Inoxydable avec K8 bobine K9
avec K9 bobine K10

Indice de changement (modifié par l‘usine)

1.11-2066S

www.wandfluh.com Illustrations indicatives Modifications réservées 1/4 Edition: 21 18 1.11-2066SF
