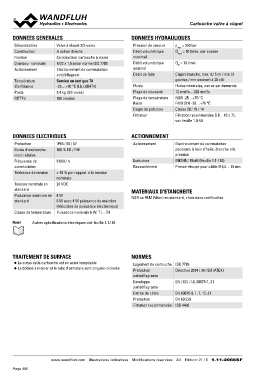

Cartouche Vvaallvvee àà ccllaappeett

DONNEES GENERALES DONNEES HYDRAULIQUES

Dénomination Valve à clapet 3/2-voies Pression de service pmax = 350 bar
Construction A action directe Débit volumétrique Qmax = 10 l/min, voir courbe
Fixation Construction cartouche à visser maximal
Grandeur nominale M22 x 1,5 selon norme ISO 7789 Débit volumétrique QN = 10 l/min
Actionnement Electro-aimant de commutation nominal
antidéflagrant Débit de fuite Clapet étanche, max. 0,15 ml / min (3
Température gouttes / min environ) à 30 cSt
d’ambiance Service en tant que T4 Fluide Huiles minérales, autres sur demande
Poids -25…+70 °C (L6, L6R4T4) Plage de viscosité 12 mm2/s…320 mm2/s
MTTFd 2,4 kg (3/2-voies) Plage de température NBR -25…+70 °C
150 années fluide FKM (D1) -20…+70 °C
Degré de pollution Classe 20 / 18 / 14
Filtration Filtration recommandée ß 6…10 ≥ 75,
voir feuille 1.0-50

DONNEES ELECTRIQUES ACTIONNEMENT

Protection IP65 / 66 / 67 Actionnement Electro-aimant de commutation
Durée d’enclenche- 100 % ED / FM poussant, à bain d’huile, étanche à la
ment relative Exécution pression
Fréquence de 5'000 / h Raccordement
commutation MKY45 / 18x60 (Feuille 1.1-183)
Tolérance de tension ± 10 % par rapport à la tension
nominale Presse-étoupe pour câble Ø 6,5…14 mm
Tension nominale en 24 VDC
standard MATERIAUX D'ETANCHEITE
Puissance nominale en 6W
standard 6 W avec 4 W puissance de maintien NBR ou FKM (Viton) en standard, choix dans codification
(réduction de puissance électronique)
Classe de température Puissance nominale 6 W: T1…T4

Note! Autres spécifications électriques voir feuille 1.1.183

TRAITEMENT DE SURFACE NORMES

◆ Le corps de la cartouche est en acier inoxydable Logement de cartouche ISO 7789
Directive 2014 / 34 / EU (ATEX)
◆ La bobine à insérer et le tube d'armature sont zingués-nickelés Protection
antidéflagrante EN / IEC / UL 60079-1, 31

Enveloppe EN 60079-0, 1, 7, 15, 31
antidéflagrante EN 60 529
ISO 4406
Entrée de câble

Protection

Filtration recommandée

www.wandfluh.com Illustrations indicatives Modifications réservées 2/4 Edition: 21 18 1.11-2066SF
