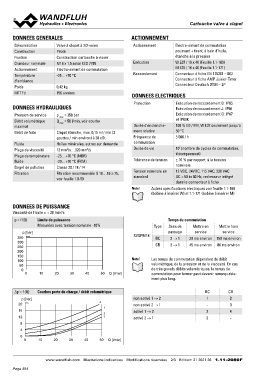

Cartouche Vvaallvvee àà ccllaappeett

DONNEES GENERALES ACTIONNEMENT

Dénomination Valve à clapet à 2/2-voies Actionnement Electro-aimant de commutation
Construction Piloté poussant + tirant, à bain d’huile,
Fixation Construction cartouche à visser Exécution étanche à la pression
Grandeur nominale M18 x 1,5 selon ISO 7789 Raccordement
Actionnement Electro-aimant de commutation W.E37 / 16 x 40 (Feuille 1.1-169)
Température -25…+70 °C M.E35 / 16 x 40 (Feuille 1.1-171)
d’ambiance
Poids 0,42 kg Connecteur à fiche EN 175301 – 803
MTTFd 150 années Connecteur à fiche AMP Junior-Timer
Connecteur Deutsch DT04 – 2P

DONNEES ELECTRIQUES

DONNEES HYDRAULIQUES Protection Exécution de raccordement D: IP65
Exécution de raccordement J: IP66
Pression de service p max = 350 bar Durée d’enclenche- Exécution de raccordement G: IP67
Débit volumétrique Q max = 50 l/min, voir courbe ment relative et IP69K
maximal Fréquence de 100 % ED / FM, W.E37 seulement jusqu'à
Débit de fuite Clapet étanche, max. 0,15 ml / min (3 commutation 50 °C
gouttes / min environ) à 30 cSt Durée de vie 5'000 / h
Fluide Huiles minérales, autres sur demande
Plage de viscosité 12 mm2/s…320 mm2/s Tolérance de tension 107 (nombre de cycles de commutation,
Plage de température -25…+70 °C (NBR) théoriquement)
fluide -20…+70 °C (FKM) Tension nominale en ± 10 % par rapport à la tension
Degré de pollution Classe 20 / 18 / 14 standard nominale
Filtration Filtration recommandée ß 10…16 ≥ 75, 12 VDC, 24VDC, 115 VAC, 230 VAC
voir feuille 1.0-50 AC = 50 to 60 Hz, redresseur intégré
dans le connecteur à fiche

Note! Autres spécifications électriques voir feuille 1.1-169
(bobine à insérer W) et 1.1-171 (bobine à insérer M)

DONNEES DE PUISSANCE

Viscosité de l'huile u = 30 mm2/s

p = f (Q) Limite de puissance Temps du commutation
Mesurées avec tension nominale -10%
Type Sens de Mettre en Mettre hors
passage service service
p [bar] SVSPM18
BC 2 → 1 30 ms environ 150 ms environ
350 K0916 CB
300 2 → 1 45 ms environ 80 ms environ
250
200 Note! Les temps de commutation dépendent du débit
150 volumétrique, de la pression et de la viscosité. En cas
100 de très grands débits volumétriques, le temps de
commutation pour fermer peut devenir remarquable-
50 ment plus long.
0
0 10 20 30 40 50 Q [l/min]

∆p = f (Q) Courbes perte de charge / débit volumétrique non activé 1 → 2 BC CB
non activé 2 → 1 12
p [bar] 4 activé 1 → 2 -3
20 K0917 1 activé 2 → 1 24
16 2 3-
12 3

8 10 20 30 40 50 Q [l/min]
4
0

0

www.wandfluh.com Illustrations indicatives Modifications réservées 2/3 Edition: 21 2621 26 1.11-2080F
