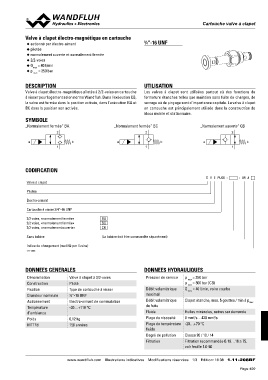

Cartouche valveSVàEcPlaUp0e8t

Valve à clapet électro-magnétique en cartouche 3⁄4“-16 UNF

◆ actionné par électro-aimant

◆ pilotée

◆ normalement ouverte et normalement fermée

◆ 2/2-voies

◆ Qmax = 40 l/min
◆ p max = 350 bar

DESCRIPTION UTILISATION

Valve à clapet électro-magnétique pilotée à 2/2-voies en cartouche Les valves à clapet sont utilisées partout où des fonctions de

à visser pour logement selon norme Wandfluh. Dans l'exécution CB, fermeture étanches telles que maintien sans fuite de charges, de

la valve est fermée dans la position activée, dans l'exécution BA et serrage où de pinçage sont d'importance capitale. La valve à clapet

BC dans la position non activée. en cartouche est principalement utilisée dans la construction de

blocs mobile et stationnaire.

SYMBOLE

„Normalement fermée“ BA „Normalement fermée“ BC „Normalement ouverte“ CB

2 22

ab ab ab
1 1 1

CODIFICATION S V E PU08 - - X5 #

Valve à clapet BA
BC
Pilotée CB

Électro-aimant (La bobine doit être commandée séparément)

Cartouche à visser 3/4“-16 UNF

2/2 voies, «normalement fermée»
2/2 voies, «normalement fermée»
2/2 voies, «normalement ouverte»

Sans bobine

Indice de changement (modifié par l‘usine)

1.11-208B

DONNEES GENERALES DONNEES HYDRAULIQUES

Dénomination Valve à clapet à 2/2-voies Pression de service p max = 350 bar
Construction Piloté p max = 300 bar (CB)
Fixation Type de cartouche à visser Débit volumétrique Q max = 40 l/min, voire courbe
Grandeur nominale 3⁄4“-16 UNF maximal
Actionnement Electro-aimant de commutation Débit volumétrique Clapet étanche, max. 5 gouttes / min à pmax
Température -30…+110 °C de fuite
d’ambiance Fluide Huiles minérales, autres sur demande
Poids 0,12 kg Plage de viscosité 8 mm2/s…420 mm2/s
MTTFd 150 années Plage de température -20…+70 °C
fluide
Degré de pollution Classe 20 / 18 / 14
Filtration Filtration recommandée ß 10…16 ≥ 75,
voir feuille 1.0-50

www.wandfluh.com Illustrations indicatives Modifications réservées 1/3 Edition: 16 38 1.11-208BF
