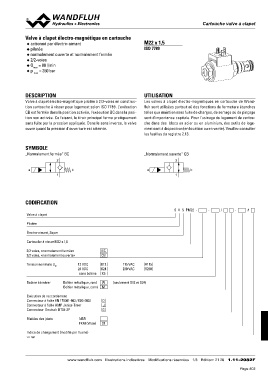

P. 503

Cartouche Vvaallvvee àà ccllaappeett

Valve à clapet électro-magnétique en cartouche                        M22 x 1,5
◆ actionné par électro-aimant
◆ pilotée                                                             ISO 7789

◆ normalement ouverte et normalement fermée
◆ 2/2-voies
   pQmmaaxx  =  80 l/min
◆            =  350 bar
◆

DESCRIPTION                                                           UTILISATION

Valve à clapet électro-magnétique pilotée à 2/2-voies en construc-    Les valves à clapet électro-magnétiques en cartouche de Wand-
tion cartouche à visser pour logement selon ISO 7789. L'exécution     fluh sont utilisées partout où des fonctions de fermeture étanches
CB est fermée dans la position activée, l'exécution BC dans la posi-  telles que maintien sans fuite de charges, de serrage où de pinçage
tion non activée. Ce faisant, le tiroir principal ferme pratiquement  sont d'importance capitale. Pour l'usinage du logement de cartou-
sans fuite par la pression appliquée. Dans le sens inverse, la valve  che dans des blocs en acier ou en aluminium, des outils de loge-
ouvre quand la pression d'ouverture est atteinte.                     ment sont à disposition (en location ou en vente). Veuillez consulter
                                                                      les feuilles du registre 2.13.

SYMBOLE                                                               „Normalement ouverte“ CB

„Normalement fermée“ BC                                                                            2

                           2                                            ab
                                                                                                   1
  ab
                           1

CODIFICATION

                                                                                 S V S PM22 - - /     -#

Valve à clapet

Pilotée

Électro-aimant, Super

Cartouche à visser M22 x 1,5

2/2 voies, «normalement fermée»                BC
2/2 voies, «normalement ouverte»               CB

Tension nominale UN               12 VDC       G12     115 VAC        R115
                                  24 VDC       G24     230 VAC        R230
                                  sans bobine  X5

Bobine à insérer          Boîtier métallique, rond W   (seulement G12 et G24)
                          Boîtier métallique, carré M

Exécution de raccordement                      D
Connecteur à fiche EN 175301-803 / ISO 4400    J
Connecteur à fiche AMP Junior-Timer            G
Connecteur Deutsch DT04-2P

Matière des joints                NBR
                                  FKM (Viton) D1

Indice de changement (modifié par l‘usine)

1.11-2082

                          www.wandfluh.com Illustrations indicatives Modifications réservées 1/3 Edition: 21 26 1.11-2082F
