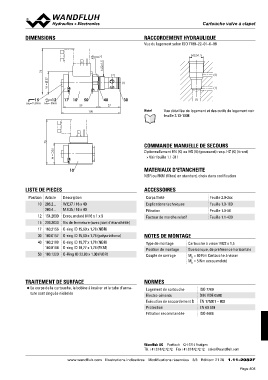

Page 505 - Softbound_Edition_19_fr

DIMENSIONS Cartouche Vvaallvvee àà ccllaappeett

s27 RACCORDEMENT HYDRAULIQUE

Vue du logement selon ISO 7789–22–01–0–98

M22x1.5

76 (2) (2)
W = 37 (1) (1)
(1)
M22x1.5
Vue détaillée du logement et des outils de logement voir
15 12 17 10 50 40 30 feuille 2.13-1008

MD= 9.5Nm MD= 5Nm 59 37

100 Note!

75 COMMANDE MANUELLE DE SECOURS
M = 35
Optionnellement HN (K) ou HG (K) (poussant) resp. HZ (K) (tirant)
10 → Voir feuille 1.1-311

LISTE DE PIECES MATERIAUX D'ETANCHEITE

Position Article Description NBR ou FKM (Viton) en standard, choix dans codification
10 206.2... W.E37 / 16 x 40
260.4... M.E35 / 16 x 40 ACCESSOIRES Feuille 2.9-2xx
12 154.2600 Ecrou moleté M16 x 1 x 9 Feuille 1.0-100
15 239.2033 Vis de fermeture (avec joint d’étanchéité) Corps fileté Feuille 1.0-50
17 160.2156 O-ring ID 15,60 x 1,78 (NBR) Explications techniques Feuille 1.1-430
30 160.0157 O-ring ID 15,60 x 1,78 (polyuréthane) Filtration
40 160.2188 O-ring ID 18,77 x 1,78 (NBR) Facteur de marche relatif
160.8188 O-ring ID 18,77 x 1,78 (FKM)
50 160.1220 O-Ring ID 22,00 x 1,00 (NBR) NOTES DE MONTAGE

Type de montage Cartouche à visser M22 x 1,5
Position de montage Quelconque, de préférence horizontale
Couple de serrage MD = 60 Nm Cartouche à visser
MD = 5 Nm ecrou moleté

TRAITEMENT DE SURFACE NORMES ISO 7789
DIN VDE 0580
◆ Le corps de la cartouche, la bobine à insérer et le tube d'arma- Logement de cartouche EN 175301 – 803
Electro-aimants EN 60 529
ture sont zingués-nickelés Exécution de raccordement D ISO 4406
Protection
Filtration recommandée

Wandfluh AG Postfach CH-3714 Frutigen
Tél. +41 33 672 72 72 Fax +41 33 672 72 12 sales@wandfluh.com

www.wandfluh.com Illustrations indicatives Modifications réservées 3/3 Edition: 21 26 1.11-2082F
