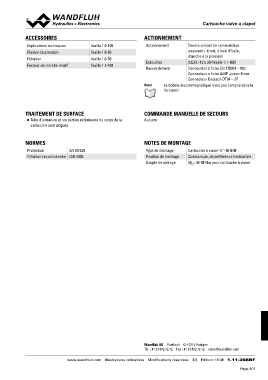

Cartouche valveSVàEcPlaUp0e8t
ACCESSOIRES ACTIONNEMENT
Explications techniques feuille 1.0-100 Actionnement Electro-aimant de commutation
Fluides de pression feuille 1.0-50
Filtration feuille 1.0-50 poussant + tirant, à bain d’huile,
Facteur de marche relatif feuille 1.1-430
étanche à la pression
Exécution K.E33 / 13 x 39 (feuille 1.1-160)
Raccordement Connecteur à fiche EN 175301 – 803
Connecteur à fiche AMP Junior-Timer
Connecteur Deutsch DT04 – 2P
Note! Le bobine électromagnétique n'est pas compris dans la
livraison!
TRAITEMENT DE SURFACE COMMANDE MANUELLE DE SECOURS
◆ Tube d’armature et les parties extérieures du corps de la Aucune
cartouche sont zingués
NORMES NOTES DE MONTAGE
Protection EN 60 529 Type de montage Cartouche à visser 3⁄4“-16 UNF
Position de montage Quelconque, de préférence horizontale
Filtration recommandée ISO 4406 Couple de serrage MD= 40-45 Nm pour cartouche à visser
Wandfluh AG Postfach CH-3714 Frutigen
Tél. +41 33 672 72 72 Fax +41 33 672 72 12 sales@wandfluh.com
www.wandfluh.com Illustrations indicatives Modifications réservées 3/3 Edition: 16 38 1.11-208BF
