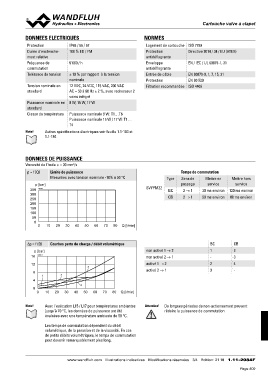

Cartouche Vvaallvvee àà ccllaappeett

DONNEES ELECTRIQUES NORMES

Protection IP65 / 66 / 67 Logement de cartouche ISO 7789
Durée d’enclenche- 100 % ED / FM Directive 2014 / 34 / EU (ATEX)
ment relative Protection
Fréquence de 5'000 / h antidéflagrante EN / IEC / UL 60079-1, 31
commutation
Tolérance de tension ± 10 % par rapport à la tension Enveloppe EN 60079-0, 1, 7, 15, 31
nominale antidéflagrante EN 60 529
Tension nominale en 12 VDC, 24 VDC, 115 VAC, 230 VAC ISO 4406
standard AC = 50 à 60 Hz ± 2 %, avec redresseur 2 Entrée de câble
voies intégré
Puissance nominale en 9 W, 15 W, 17 W Protection
standard
Classe de température Puissance nominale 9 W: T1…T6 Filtration recommandée
Puissance nominale 15 W / 17 W: T1…
T4

Note! Autres spécifications électriques voir feuille 1.1-183 et
1.1-184

DONNEES DE PUISSANCE

Viscosité de l'huile u = 30 mm2/s

p = f (Q) Limite de puissance Temps de commutation
Mesurées avec tension nominale -10% à 50 °C
Type Sens de Mettre en Mettre hors
passage service service
p [bar] SVYPM22
BC 2 → 1 30 ms environ 120 ms environ
350 K0769 CB
300 2 → 1 50 ms environ 80 ms environ
250
200
150
100

50
0
0 10 20 30 40 50 60 70 80 Q [l/min]

∆p = f (Q) Courbes perte de charge / débit volumétrique BC CB
12
p [bar] non activé 1 → 2 -3
16 K0770_1 non activé 2 → 1 24
activé 1 → 2 3-
12 activé 2 → 1

3

8 4

1

4

2

0
0 10 20 30 40 50 60 70 80 Q [l/min]

Note! Avec l'exécution L15 / L17 pour températures ambiantes Attention! De longues périodes de non-actionnement peuvent
jusqu'à 70 °C, les données de puissance ont été réduire la puissance de commutation
évaluées avec une température ambiante de 50 °C.
Les temps de commutation dépendent du débit
volumétrique, de la pression et de la viscosité. En cas
de petits débits volumétriques, le temps de commutation
peut devenir remarquablement plus long.

www.wandfluh.com Illustrations indicatives Modifications réservées 3/4 Edition: 21 18 1.11-2084F
