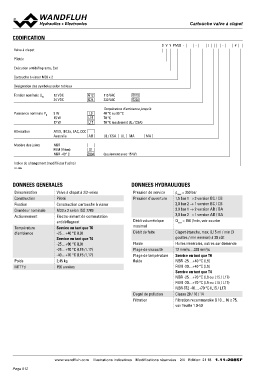

Page 512 - Softbound_Edition_19_fr

Cartouche Vvaallvvee àà ccllaappeett

CODIFICATION

S V Y PM33 - - / -#

Valve à clapet

Pilotée

Exécution antidéflagrante, Exd

Cartouche à visser M33 x 2

Désignation des symboles selon tableau

Tension nominale UN 12 VDC G12 115 VAC R115
24 VDC G24 230 VAC R230

Puissance nominale PN 9W L9 Température d‘ambiance jusqu‘à:
15 W L15 40 °C ou 90 °C
17 W L17
70 °C

70 °C (seulement UL / CSA)

Attestation ATEX, IECEx, EAC, CCC

Australia AU UL / CSA UL MA MA

Matière des joints NBR
FKM (Viton)
NBR -40° C D1 (seulement avec 15 W)
Z604

Indice de changement (modifié par l‘usine)

1.11-2085

DONNEES GENERALES DONNEES HYDRAULIQUES

Dénomination Valve à clapet à 2/2-voies Pression de service pmax = 350 bar
Construction Pression d’ouverture 1,5 bar 1 → 2 version BC / CB
Fixation Piloté 2,0 bar 2 → 1 version BC / CB
Grandeur nominale Débit volumétrique 3,0 bar 1 → 2 version AB / BA
Actionnement Construction cartouche à visser maximal 3,0 bar 2 → 1 version AB / BA
Débit de fuite Qmax = 150 l/min, voir courbe
Température M33 x 2 selon ISO 7789 Fluide
d’ambiance Plage de viscosité Clapet étanche, max. 0,15 ml / min (3
Electro-aimant de commutation Plage de température gouttes / min environ) à 30 cSt
Poids antidéflagrant fluide Huiles minérales, autres sur demande
MTTFd 12 mm2/s…320 mm2/s
Service en tant que T6 Degré de pollution
-25…+40 °C (L9) Filtration Service en tant que T6
Service en tant que T4 NBR -25…+40 °C (L9)
-25…+90 °C (L9) FKM -20…+40 °C (L9)
-25…+70 °C (L15 / L17) Service en tant que T4
-40…+70 °C (L15 / L17) NBR -25…+70 °C (L9 ou L15 / L17)
FKM -20…+70 °C (L9 ou L15 / L17)
2,45 kg NBR 872 -40…+70 °C (L15 / L17)
Classe 20 / 18 / 14
150 années Filtration recommandée ß 10…16 ≥ 75,
voir feuille 1.0-50

www.wandfluh.com Illustrations indicatives Modifications réservées 2/4 Edition: 21 18 1.11-2085F
