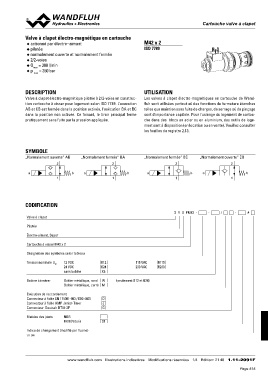

Cartouche Vvaallvvee àà ccllaappeett

Valve à clapet électro-magnétique en cartouche M42 x 2
◆ actionné par électro–aimant
◆ pilotée ISO 7789

◆ normalement ouverte et normalement fermée
◆ 2/2-voies
pQmmaaxx = 300 l/min
◆ = 350 bar
◆

DESCRIPTION UTILISATION

Valve à clapet électro-magnétique pilotée à 2/2-voies en construc- Les valves à clapet électro-magnétiques en cartouche de Wand-
tion cartouche à visser pour logement selon ISO 7789. L'execution fluh sont utilisées partout où des fonctions de fermeture étanches
AB et CB est fermée dans la position activée, l'exécution BA et BC telles que maintien sans fuite de charges, de serrage où de pinçage
dans la position non activée. Ce faisant, le tiroir principal ferme sont d'importance capitale. Pour l'usinage du logement de cartou-
pratiquement sans fuite par la pression appliquée. che dans des blocs en acier ou en aluminium, des outils de loge-
ment sont à disposition (en location ou en vente). Veuillez consulter
les feuilles du registre 2.13.

SYMBOLE „Normalement fermée“ BA „Normalement fermée“ BC „Normalement ouverte“ CB

„Normalement ouverte“ AB 2 2 2

2 ab ab ab
1 1 1
ab
1

CODIFICATION S V S PM42 - - / -#

Valve à clapet

Pilotée

Électro-aimant, Super

Cartouche à visser M42 x 2

Désignation des symboles selon tableau

Tension nominale UN 12 VDC G12 115 VAC R115
24 VDC G24 230 VAC R230
sans bobine X5

Bobine à insérer Boîtier métallique, rond W (seulement G12 et G24)
Boîtier métallique, carré M

Exécution de raccordement D
Connecteur à fiche EN 175301-803 / ISO 4400 J
Connecteur à fiche AMP Junior-Timer G
Connecteur Deutsch DT04-2P

Matière des joints NBR
FKM (Viton)
D1

Indice de changement (modifié par l‘usine)

1.11-2091

www.wandfluh.com Illustrations indicatives Modifications réservées 1/4 Edition: 21 40 1.11-2091F
