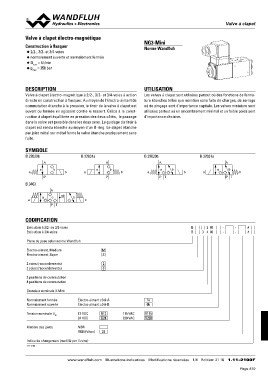

VVaallvvee àà ccllaappeett

Valve à clapet électro-magnétique NG3-Mini

Construction à flasquer Norme Wandfluh
◆ 2/2-, 3/2- et 3/4-voies
◆ normalement ouverte et normalement fermée
◆ Qmax = 6 l/min
◆ pmax = 350 bar

DESCRIPTION UTILISATION

Valve à clapet électro-magnétique à 2/2-, 3/2- et 3/4-voies à action Les valves à clapet sont utilisées partout où des fonctions de ferme-
directe en construction à flasquer. Au moyen de l'électro-aimant de ture étanches telles que maintien sans fuite de charges, de serrage
commutation étanche à la pression, le tiroir de la valve à clapet est où de pinçage sont d'importance capitale. Les valves miniature sont
ouvert ou fermée en agissant contre le ressort. Grâce à la const- utilisées partout où un encombrement minimal et un faible poids sont
ruction à clapet équilibrée en pression des deux côtés, le passage d'importance décisive.
dans la valve est possible dans les deux sens. Le guidage du tiroir à
clapet est rendu étanche au moyen d'un O-ring. Le clapet étanche
par joint métal sur métal ferme la valve étanche pratiquement sans
fuite.

SYMBOLE B.22031a B.32030b B.32031a

B.22030b A A

A A a ab
b a ab
a a b b a b b b
P a P PT PT
B.3403

A

a o ab b
ab

PT

CODIFICATION B 2 03 - - #

Exécution à 2/2- ou 3/2-voies B 3 4 03 - - #
Exécution à 3/4-voies

Plane de pose selon norme Wandfluh

Électro-aimant, Medium M
Électro-aimant, Super S

2 voies (raccordements) 2
3 voies (raccordements) 3

2 positions de commutation
4 positions de commutation

Grandeur nominale 3-Mini

Normalement fermée Électro-aimant côté A 1a
Normalement ouverte Électro-aimant côté B 0b

Tension nominale UN 12 VDC G12 115 VAC R115
24 VDC G24 230 VAC R230

Matière des joints NBR
FKM (Viton)
D1

Indice de changement (modifié par l‘usine)

1.11-2100

www.wandfluh.com Illustrations indicatives Modifications réservées 1/4 Edition: 21 16 1.11-2100F
