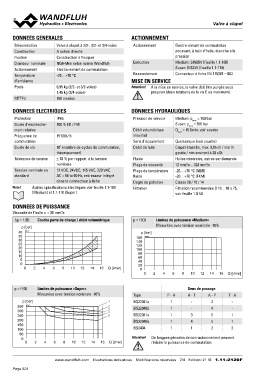

VVaallvvee àà ccllaappeett

DONNEES GENERALES ACTIONNEMENT

Dénomination Valve à clapet à 2/2-, 3/2- et 3/4-voies Actionnement Electro-aimant de commutation
Construction A action directe poussant, à bain d’huile, étanche à la
Fixation Construction à flasquer Exécution pression
Grandeur nominale NG4-Mini selon norme Wandfluh Raccordement
Actionnement Electro-aimant de commutation Medium: SIN35V (Feuille 1.1-105)
Température -25…+70 °C Super: SIS35V (Feuille 1.1-110)
d’ambiance
Poids 0,95 kg (2/2- et 3/2-voies) Connecteur à fiche EN 175301 – 803
1,45 kg (3/4-voies)
MTTFd 150 années MISE EN SERVICE

Attention! A la mise en service, la valve doit être purgée sous
pression (deux rotations de la vis E au maximum).

DONNEES ELECTRIQUES DONNEES HYDRAULIQUES

Protection IP65 Pression de service Medium: pmax = 160 bar
Super: pmax = 350 bar
Durée d’enclenche- 100 % ED / FM Débit volumétrique Qmax = 15 l/min, voir courbe
ment relative maximal
Sens d’écoulement Quelconque (voir courbe)
Fréquence de 15'000 / h Débit de fuite Clapet étanche, max. 0,05 ml / min (1
commutation goutte / min environ) à 30 cSt
Fluide Huiles minérales, autres sur demande
Durée de vie 107 (nombre de cycles de commutation, Plage de viscosité 12 mm2/s…320 mm2/s
théoriquement) Plage de température -25…+70 °C (NBR)
fluide -20…+70 °C (FKM)
Tolérance de tension ± 10 % par rapport à la tension Degré de pollution Classe 20 / 18 / 14
nominale Filtration Filtration recommandée ß 10…16 ≥ 75,
voir feuille 1.0-50
Tension nominale en 12 VDC, 24VDC, 115 VAC, 230 VAC
standard AC = 50 to 60 Hz, redresseur intégré
dans le connecteur à fiche

Note! Autres spécifications électriques voir feuille 1.1-105
(Medium) et 1.1-110 (Super)

DONNEES DE PUISSANCE p = f (Q) Limites de puissance «Medium»
Mesurées avec tension nominale -10%
Viscosité de l'huile u = 30 mm2/s
p [bar]
∆p = f (Q) Courbe perte de charge / débit volumétrique
160 K0152
p [bar] 140
120
40 K0154 100
35
30 80
25 60
20 40
15 20
10
0
5
0 0 2 4 6 8 10 12 14 16 Q [l/min]

0 2 4 6 8 10 12 14 16 Q [l/min]

p = f (Q) Limites de puissance «Super» Sens de passage
Mesurées avec tension nominale -10% P-A A-T A-P T-A
Type
p [bar] 1 BS22041a 1-2-
BS22040b 1-4-
350 K0153 2 BS32041a 1351
300 3 BS32040b 1451
250 4 BS3404 1122

5

200

150

100

50 Attention! De longues périodes de non-actionnement peuvent
réduire la puissance de commutation
0
0 2 4 6 8 10 12 14 16 Q [l/min]

www.wandfluh.com Illustrations indicatives Modifications réservées 2/4 Edition: 21 16 1.11-2120F
