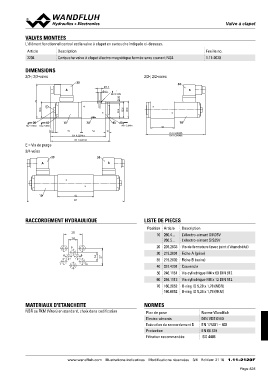

VALVES MONTEES VVaallvvee àà ccllaappeett

L'élément fonctionnel central est la valve à clapet en cartouche indiquée ci-dessous. Feuille no.
1.11-2020
Article Description

2204 Cartouche valve à clapet électro-magnétique fermée sans courant NG4

DIMENSIONS 3/2-; 2/2-voies

3/2-; 2/2-voies

30 9.5 35
A B
5.5
MD=5.2Nm

76 E
35
32.5 5.5
35
38

20 50 10 70 40 60 10

MD= 9.5Nm MD=2.6Nm 59 54 MD= 2.6Nm 54
4 124 B.22041a 10
134 B.32041a 134 B.22040b
E = Vis de purge 134 B.32040b
3/4-voies
35
30 B
A

10 82

221

RACCORDEMENT HYDRAULIQUE LISTE DE PIECES

28 Position Article Description
14 10 260.4... L’électro-aimant SIN35V
260.5... L’électro-aimant SIS35V
P B 14 20 239.2033 Vis de fermeture (avec joint d’étanchéité)
A T0 27 30 219.2001 Fiche A (grise)
T 35 219.2002 Fiche B (noire)

40 057.4201 Couvercle

50 246.1161 Vis cylindrique M4 x 60 DIN 912

60 246.1113 Vis cylindrique M4 x 12 DIN 912

70 160.2052 O-ring ID 5,28 x 1,78 (NBR)
160.6052 O-ring ID 5,28 x 1,78 (FKM)

MATERIAUX D'ETANCHEITE NORMES Norme Wandfluh
DIN VDE 0580
NBR ou FKM (Viton) en standard, choix dans codification Plan de pose EN 175301 – 803
Electro-aimants EN 60 529
Exécution de raccordement D ISO 4406
Protection
Filtration recommandée

www.wandfluh.com Illustrations indicatives Modifications réservées 3/4 Edition: 21 16 1.11-2120F
