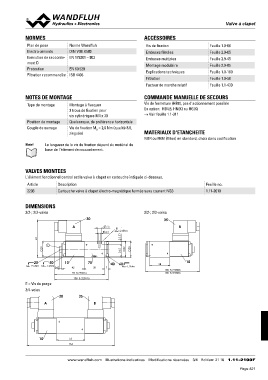

VVaallvvee àà ccllaappeett

NORMES ACCESSOIRES

Plan de pose Norme Wandfluh Vis de fixation Feuille 1.0-60
Electro-aimants DIN VDE 0580 Embases filetées Feuille 2.9-05
Exécution de raccorde- EN 175301 – 803 Embases multiples Feuille 2.9-45
ment D Montage modulaire Feuille 2.9-85
Protection EN 60 529 Explications techniques Feuille 1.0-100
Filtration recommandée ISO 4406 Filtration Feuille 1.0-50
Facteur de marche relatif Feuille 1.1-430

NOTES DE MONTAGE COMMANDE MANUELLE DE SECOURS

Type de montage Montage à flasquer Vis de fermeture (HB0), pas d'actionnement possible
3 trous de fixation pour
Position de montage vis cylindriques M4 x 30 En option: HB4,5, HN(K) ou HG(K)
Couple de serrage
Quelconque, de préférence horizontale → Voir feuille 1.1-311

Vis de fixation MD = 2,6 Nm (qualité 8.8, MATERIAUX D'ETANCHEITE
zinguée)
NBR ou FKM (Viton) en standard, choix dans codification

Note! La longueur de la vis de fixation dépend du matériel de
base de l'élément de raccordement.

VALVES MONTEES

L'élément fonctionnel central est la valve à clapet en cartouche indiquée ci-dessous.

Article Description Feuille no.
1.11-2010
2203 Cartouche valve à clapet électro-magnétique fermée sans courant NG3

DIMENSIONS 3/2-; 2/2-voies

3/2-; 2/2-voies 35

30 7.5 B
A 4.3 MD= 2.6Nm

69E
29
24.5 5.5
29
30

20 50 10 70 40 60 38 10

MD=9.5Nm MD= 1.2Nm 4 42 38 7 MD=1.2Nm 100 B.22030b
100 B.32030b
E = Vis de purge 93 B.22031a
3/4-voies
100 B.32031a

30 35

AB

10 53

164

www.wandfluh.com Illustrations indicatives Modifications réservées 3/4 Edition: 21 16 1.11-2100F
