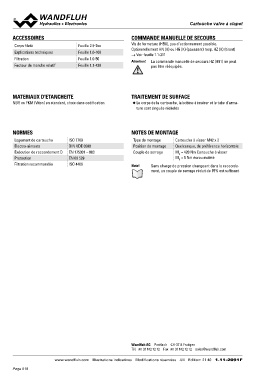

ACCESSOIRES Feuille 2.9-2xx Cartouche Vvaallvvee àà ccllaappeett
Feuille 1.0-100
Corps fileté Feuille 1.0-50 COMMANDE MANUELLE DE SECOURS
Explications techniques Feuille 1.1-430
Filtration Vis de fermeture (HB0), pas d'actionnement possible.
Facteur de marche relatif Optionnellement HN (K) ou HG (K) (poussant) resp. HZ (K) (tirant)
→ Voir feuille 1.1-311
Attention! La commande manuelle de secours HZ (H91) ne peut
pas être rééquipée.
MATERIAUX D'ETANCHEITE TRAITEMENT DE SURFACE
NBR ou FKM (Viton) en standard, choix dans codification ◆ Le corps de la cartouche, la bobine à insérer et le tube d'arma-
ture sont zingués-nickelés
NORMES NOTES DE MONTAGE
Logement de cartouche ISO 7789 Type de montage Cartouche à visser M42 x 2
Electro-aimants DIN VDE 0580 Position de montage Quelconque, de préférence horizontale
Exécution de raccordement D EN 175301 – 803 Couple de serrage MD = 420 Nm Cartouche à visser
Protection EN 60 529 MD = 5 Nm écrou moleté
Filtration recommandée ISO 4406
Note! Sans charge de pression changeant dans le raccorde-
ment, un couple de serrage réduit de 15% est suffisant
