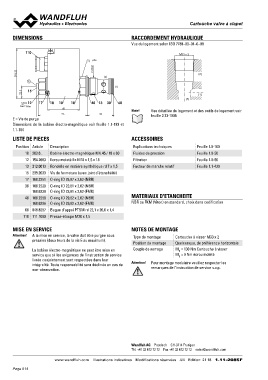

DIMENSIONS Cartouche Vvaallvvee àà ccllaappeett

110 RACCORDEMENT HYDRAULIQUE

Vue du logement selon ISO 7789–33–01–0–98

M33 x 2
s36

93.3 (2)
22.5

M33x2
(2)
E

(1)

15

12 17 18 10 18 40 13 30 60 (1)
(1)
MD= 9Nm 60
Vue détaillée du logement et des outils de logement voir
Note! feuille 2.13-1005

93 50

E = Vis de purge 147

Dimensions de la bobine électro-magnétique voir feuille 1.1-183 et

1.1-184

LISTE DE PIECES ACCESSOIRES

Position Article Description Explications techniques Feuille 1.0-100
10 263.6... Bobine électro-magnétique MK.45 / 18 x 60 Fluides de pression Feuille 1.0-50
12 154.2603 Ecrou moleté Ex M18 x 1,5 x 18 Filtration Feuille 1.0-50
13 212.0013 Rondelle en matière synthétique rd 7 x 1,5 Facteur de marche relatif Feuille 1.1-430
15 239.2033 Vis de fermeture (avec joint d’étanchéité)
17 160.2251 O-ring ID 25,07 x 2,62 (NBR) MATERIAUX D'ETANCHEITE
30 160.2238 O-ring ID 23,81 x 2,62 (NBR)
160.6238 O-ring ID 23,81 x 2,62 (FMK) NBR ou FKM (Viton) en standard, choix dans codification
40 160.2298 O-ring ID 29,82 x 2,62 (NBR)
160.6296 O-ring ID 29,82 x 2,62 (FMK)
60 049.8297 Bague d'appui PTSM rd 22,1 x 26,6 x 1,4
110 111.1080 Presse-étoupe M20 x 1,5

MISE EN SERVICE NOTES DE MONTAGE

Attention! A la mise en service, la valve doit être purgée sous Type de montage Cartouche à visser M33 x 2
pression (deux tours de la vis E au maximum). Position de montage Quelconque, de préférence horizontale
Couple de serrage MD = 130 Nm Cartouche à visser
La bobine électro-magnétique ne peut être mise en MD = 9 Nm écrou moleté
service que si les exigences de l’instruction de service
livrée conjointement sont respectées dans leur Attention! Pour montage modulaire veuillez respecter les
intégralité. Toute responsabilité sera déclinée en cas de remarques de l’instruction de service s.v.p.
non-observation.

Wandfluh AG Postfach CH-3714 Frutigen
Tél. +41 33 672 72 72 Fax +41 33 672 72 12 sales@wandfluh.com

www.wandfluh.com Illustrations indicatives Modifications réservées 4/4 Edition: 21 18 1.11-2085F
