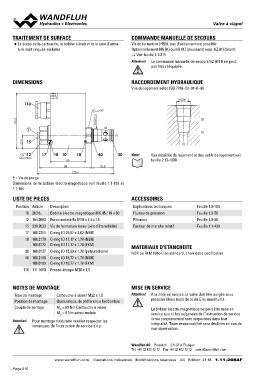

P. 510

TRAITEMENT DE SURFACE                                                                                                                                                      VVaallvvee àà ccllaappeett

◆ Le corps de la cartouche, la bobine à insérer et le tube d'arma-                                                   COMMANDE MANUELLE DE SECOURS

   ture sont zingués-nickelés                                                                                        Vis de fermeture (HB0), pas d'actionnement possible.
                                                                                                                     Optionnellement HN (K) ou HG (K) (poussant) resp. HZ (K) (tirant)
                                                                                                                     → Voir feuille 1.1-311
                                                                                                                     Attention! La commande manuelle de secours HZ (H91) ne peut

                                                                                                                                   pas être rééquipée.

DIMENSIONS                                                                                                           RACCORDEMENT HYDRAULIQUE

                                                                                                                     Vue du logement selon ISO 7789–22–01–0–98

11093.3                                                                                        s30                                               M22x1.5
      22.5
   E                                                                                                (2)                                                                  (2)
                                                                                      M22x1.5                   (1)                                                      (1)
 15                                                                                                                                                 (1)

     12    17 18 10      18                                                                    40 30                 Note!  Vue détaillée du logement et des outils de logement voir
                                                                                                                            feuille 2.13-1008
MD= 9Nm              60

                     88 36.8

                                                                128.6

E = Vis de purge
Dimensions de la bobine électro-magnétique voir feuille 1.1-183 et
1.1-184

LISTE DE PIECES                                                                                                      ACCESSOIRES

Position   Article   Description                                                                                      Explications techniques    Feuille 1.0-100
       10  263.6...  Bobine électro-magnétique MK.45 / 18 x 60                                                        Fluides de pression        Feuille 1.0-50
       12  154.2603  Ecrou moleté Ex M18 x 1,5 x 18                                                                   Filtration                 Feuille 1.0-50
                                                                                                                      Facteur de marche relatif  Feuille 1.1-430
 15 239.2033         Vis de fermeture (avec joint d’étanchéité)
                                                                                                                     MATERIAUX D'ETANCHEITE
 17 160.2251         O-ring ID 25,07 x 2,62 (NBR)
                                                                                                                     NBR ou FKM (Viton) en standard, choix dans codification
 18 160.2170         O-ring ID 17,17 x 1,78 (NBR)
      160.6172       O-ring ID 17,17 x 1,78 (FKM)

 30 160.0157         O-ring ID 15,60 x 1,78 (polyuréthane)

 40 160.2188         O-ring ID 18,77 x 1,78 (NBR)
      160.8188       O-ring ID 18,77 x 1,78 (FKM)

110 111.1080         Presse-étoupe M20 x 1,5

NOTES DE MONTAGE                                                                                                     MISE EN SERVICE

Type de montage      Cartouche à visser M22 x 1,5                                                                    Attention! A la mise en service, la valve doit être purgée sous
Position de montage  Quelconque, de préférence horizontale                                                                         pression (deux tours de la vis E au maximum).
Couple de serrage    MD = 60 Nm Cartouche à visser
                     MD = 9 Nm ecrou moleté                                                                                        La bobine électro-magnétique ne peut être mise en
                                                                                                                                   service que si les exigences de l’instruction de service
Attention! Pour montage modulaire veuillez respecter les                                                                           livrée conjointement sont respectées dans leur
              remarques de l’instruction de service s.v.p.                                                                         intégralité. Toute responsabilité sera déclinée en cas de
                                                                                                                                   non-observation.

                                                                                     Wandfluh AG Postfach CH-3714 Frutigen
                                                                                     Tél. +41 33 672 72 72 Fax +41 33 672 72 12 sales@wandfluh.com

                     www.wandfluh.com Illustrations indicatives Modifications réservées 4/4 Edition: 21 18 1.11-2084F
