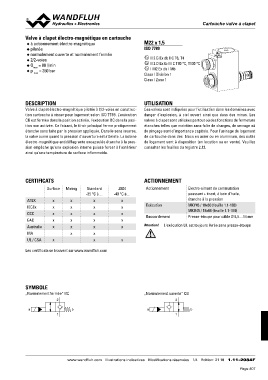

Valve à clapet électro-magnétique en cartouche Cartouche Vvaallvvee àà ccllaappeett
◆ à actionnement électro-magnétique
◆ pilotée M22 x 1,5
◆ normalement ouverte et normalement fermée
◆ 2/2-voies ISO 7789
pQmmaaxx = 80 l/min
◆ = 350 bar x II 2 G Ex db IIC T6, T4
◆ x II 2 D Ex tb III C T80 °C, T130 °C
x I M2 Ex db I Mb

Class I Division 1
Class I Zone 1

DESCRIPTION UTILISATION

Valve à clapet électro-magnétique pilotée à 2/2-voies en construc- Ces valves sont indiquées pour l’utilisation dans les domaines avec
tion cartouche à visser pour logement selon ISO 7789. L'exécution danger d’explosion, à ciel ouvert ainsi que dans des mines. Les
CB est fermée dans la position activée, l'exécution BC dans la posi- valves à clapet sont utilisées partout où des fonctions de fermeture
tion non activée. Ce faisant, le tiroir principal ferme pratiquement étanches telles que maintien sans fuite de charges, de serrage où
étanche sans fuite par la pression appliquée. Dans le sens inverse, de pinçage sont d'importance capitale. Pour l'usinage du logement
la valve ouvre quand la pression d'ouverture est atteinte. La bobine de cartouche dans des blocs en acier ou en aluminium, des outils
électro-magnétique antidéflagrante encapsulée étanche à la pres- de logement sont à disposition (en location ou en vente). Veuillez
sion empêche qu'une explosion interne puisse forcer à l'extérieur consulter les feuilles du registre 2.13.
ainsi qu'une température de surface inflammable.

CERTIFICATS Standard Z604 ACTIONNEMENT Electro-aimant de commutation
-25 °C à… -40 °C à… poussant + tirant, à bain d’huile,
Surface Mining Actionnement étanche à la pression
x x
ATEX x x x x Exécution MKY45 / 18x60 (feuille 1.1-183)
IECEx x x x x Raccordement MKU45 / 18x60 (feuille 1.1-184)
CCC x x x x
EAC x x x x Presse-étoupe pour câble Ø 6,5…14 mm
Australia x x x
MA x x x Attention! L'exécution UL est toujours livrée sans presse-étoupe
UL / CSA x

Les certificats se trouvent sur www.wandfluh.com

SYMBOLE „Normalement ouverte“ CB

„Normalement fermée“ BC 2

2 ab
1
ab
1

www.wandfluh.com Illustrations indicatives Modifications réservées 1/4 Edition: 21 18 1.11-2084F
