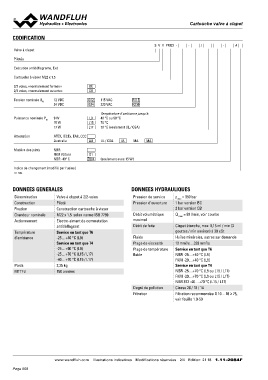

Cartouche Vvaallvvee àà ccllaappeett

CODIFICATION S V Y PM22 - -/ -#

Valve à clapet

Pilotée

Exécution antidéflagrante, Exd

Cartouche à visser M22 x 1,5

2/2 voies, «normalement fermée» BC
2/2 voies, «normalement ouverte» CB

Tension nominale UN 12 VDC G12 115 VAC R115
24 VDC G24 230 VAC R230

Puissance nominale PN 9W Température d‘ambiance jusqu‘à:
15 W L9 40 °C ou 90 °C
17 W
L15 70 °C

L17 70 °C (seulement UL / CSA)

Attestation ATEX, IECEx, EAC, CCC

Australia AU UL / CSA UL MA MA

Matière des joints NBR
FKM (Viton)
NBR -40° C D1
Z604 (seulement avec 15 W)

Indice de changement (modifié par l‘usine)

1.11-2084

DONNEES GENERALES DONNEES HYDRAULIQUES

Dénomination Valve à clapet à 2/2-voies Pression de service pmax = 350 bar
Construction Pression d’ouverture 1 bar version BC
Fixation Piloté 2 bar version CB
Grandeur nominale Débit volumétrique Q max = 80 l/min, voir courbe
Actionnement Construction cartouche à visser maximal
Débit de fuite Clapet étanche, max. 0,15 ml / min (3
Température M22 x 1,5 selon norme ISO 7789 gouttes / min environ) à 30 cSt
d’ambiance Fluide Huiles minérales, autres sur demande
Electro-aimant de commutation Plage de viscosité 12 mm2/s…320 mm2/s
Poids antidéflagrant Plage de température
MTTFd fluide Service en tant que T6
Service en tant que T6 NBR -25…+40 °C (L9)
-25…+40 °C (L9) Degré de pollution FKM -20…+40 °C (L9)
Service en tant que T4 Filtration Service en tant que T4
-25…+90 °C (L9) NBR -25…+70 °C (L9 ou L15 / L17)
-25…+70 °C (L15 / L17) FKM -20…+70 °C (L9 ou L15 / L17)
-40…+70 °C (L15 / L17) NBR 872 -40…+70 °C (L15 / L17)
Classe 20 / 18 / 14
2,25 kg Filtration recommandée ß 10…16 ≥ 75,
voir feuille 1.0-50
150 années
