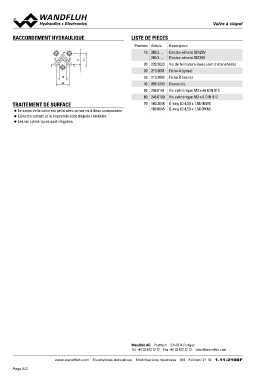

P. 522
VVaallvvee àà ccllaappeett
RACCORDEMENT HYDRAULIQUE LISTE DE PIECES
Position Article Description
A P 11 10 260.2… Electro-aimant SIN29V
T B 21 260.3… Electro-aimant SIS29V
T0
20 239.2033 Vis de fermeture (avec joint d’étanchéité)
10 30 219.2001 Fiche A (grise)
20 35 219.2002 Fiche B (noire)
40 056.4203 Couvercle
TRAITEMENT DE SURFACE 50 246.0141 Vis cylindrique M3 x 40 DIN 912
◆ Le corps de la valve est peint avec un vernis à deux composants 60 246.0109 Vis cylindrique M3 x 8 DIN 912
◆ L’électro-aimant et le couvercle sont zingués / nickelés 70 160.2045 O-ring ID 4,50 x 1,50 (NBR)
160.6045 O-ring ID 4,50 x 1,50 (FKM)
◆ Les vis cylindriques sont zinguées
Wandfluh AG Postfach CH-3714 Frutigen
Tél. +41 33 672 72 72 Fax +41 33 672 72 12 sales@wandfluh.com
www.wandfluh.com Illustrations indicatives Modifications réservées 4/4 Edition: 21 16 1.11-2100F
