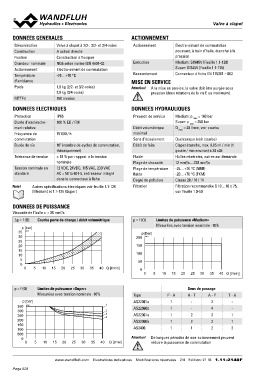

VVaallvvee àà ccllaappeett

DONNEES GENERALES ACTIONNEMENT

Dénomination Valve à clapet à 2/2-, 3/2- et 3/4-voies Actionnement Electro-aimant de commutation
Construction A action directe poussant, à bain d’huile, étanche à la
Fixation Construction à flasquer Exécution pression
Grandeur nominale NG6 selon norme ISO 4401-03 Raccordement
Actionnement Electro-aimant de commutation Medium: SIN45V (Feuille 1.1-120)
Température -25…+70 °C Super: SIS45V (Feuille 1.1-125)
d’ambiance
Poids 1,8 kg (2/2- et 3/2-voies) Connecteur à fiche EN 175301 – 803
2,8 kg (3/4-voies)
MTTFd 150 années MISE EN SERVICE

Attention! A la mise en service, la valve doit être purgée sous
pression (deux rotations de la vis E au maximum).

DONNEES ELECTRIQUES DONNEES HYDRAULIQUES

Protection IP65 Pression de service Medium: p max = 160 bar
Durée d’enclenche- 100 % ED / FM Super: p max = 350 bar
ment relative Débit volumétrique Q max = 40 l/min, voir courbe
Fréquence de 15'000 / h maximal
commutation Sens d’écoulement Quelconque (voir courbe)
Durée de vie 107 (nombre de cycles de commutation, Débit de fuite Clapet étanche, max. 0,05 ml / min (1
théoriquement) goutte / min environ) à 30 cSt
Tolérance de tension ± 10 % par rapport à la tension Fluide Huiles minérales, autres sur demande
nominale Plage de viscosité 12 mm2/s…320 mm2/s
Tension nominale en 12 VDC, 24VDC, 115 VAC, 230 VAC Plage de température -25…+70 °C (NBR)
standard AC = 50 to 60 Hz, redresseur intégré fluide -20…+70 °C (FKM)
dans le connecteur à fiche Degré de pollution Classe 20 / 18 / 14
Filtration Filtration recommandée ß 10…16 ≥ 75,
Note! Autres spécifications électriques voir feuille 1.1-120 voir feuille 1.0-50
(Medium) et 1.1-125 (Super)

DONNEES DE PUISSANCE p = f (Q) Limites de puissance «Medium»
Mesurées avec tension nominale -10%
Viscosité de l'huile u = 30 mm2/s

∆p = f (Q) Courbe perte de charge / débit volumétrique

p [bar] p [bar]
35 K0078 200 K0077
30
25 150
20
15 100
10
50
5
0 10 15 20 25 30 35 40 Q [l/min] 0
0 5 10 15 20 25 30 35 40 Q [l/min]
05

p = f (Q) Limites de puissance «Super» Sens de passage
Mesurées avec tension nominale -10% P-A A-T A-P T-A
Type
p [bar] 1 AS22061a 1-2-
2 AS22060b 1-4-
350 K0127 3 AS32061a 1231
300 4 AS32060b 1231
250 AS3406 1122
200 10 15 20 25 30 35 40 Q [l/min]
150 Attention! De longues périodes de non-actionnement peuvent
100 réduire la puissance de commutation
500

0
05

www.wandfluh.com Illustrations indicatives Modifications réservées 2/4 Edition: 21 16 1.11-2140F
