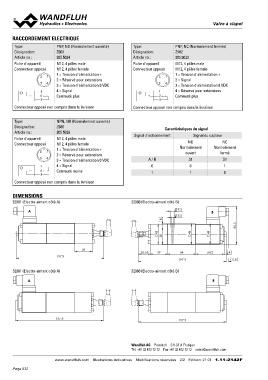

P. 532
VVaallvvee àà ccllaappeett
RACCORDEMENT ELECTRIQUE
Type: PNP, NO (Normalement ouverte) Type: PNP, NC (Normalement fermée)
Désignation: Z603 Désignation: Z482
Article no.: 205.5024 Article no.: 205.5023
Fiche d'appareil Fiche d'appareil
Connecteur opposé M12, 4 pôles male Connecteur opposé M12, 4 pôles male
M12, 4 pôles female M12, 4 pôles female
21 1 = Tension d'alimentation + 21 1 = Tension d'alimentation +
2 = Réservé pour extensions 2 = Signal
34 3 = Tension d'alimentation 0 VDC 34 3 = Tension d'alimentation 0 VDC
4 = Signal 4 = Réservé pour extensions
1 Commuté plus 1 Commuté plus
4 2
3 3
Connecteur opposé non compris dans la livraison Connecteur opposé non compris dans la livraison
Type: NPN, NO (Normalement ouverte) Caractéristiques du signal
Désignation: Z680
Article no.: 205.5026 Signal d'actionnement Signal du capteur
Fiche d'appareil
Connecteur opposé M12, 4 pôles male NO NC
M12, 4 pôles female Normalement Normalement
21 1 = Tension d'alimentation +
2 = Réservé pour extensions ouvert fermé
34 3 = Tension d'alimentation 0 VDC
4 = Signal A / B S1 S1
1 Commuté moins
4 0 01
3
1 10
Connecteur opposé non compris dans la livraison
DIMENSIONS 22060 (Electro-aimant côté B) B
22061 (Electro-aimant côté A) 9.5
5.5
A
45
38 8
46
45
85.3
39 26.65 39 64 64.2 4
197.9 5.8
197.9
32060 (Electro-aimant côté B)
32061 (Electro-aimant côté A)
B
A
197.9 197.9
Wandfluh AG Postfach CH-3714 Frutigen
Tél. +41 33 672 72 72 Fax +41 33 672 72 12 sales@wandfluh.com
www.wandfluh.com Illustrations indicatives Modifications réservées 2/2 Edition: 21 01 1.11-2142F
