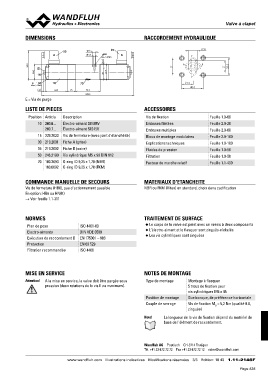

P. 535

VVaallvvee àà ccllaappeett

DIMENSIONS                                                                RACCORDEMENT HYDRAULIQUE

                                        30  9.5 35                                                       T  17.8
                             A              5.5 B                                              A             B

                                                               MD= 5.2Nm

85.2E
         45
                                                                                                                   38 7.915
                                                                                                                       45.9

                                                                                                                                                                                31
                                                                                                                                                                                                                                                 21
                                                                                                                                                                                                                                                     32.5

       50         10                                  70                                              P

MD= 5.2Nm           64.2                    25 72.3                                            21.5
           4                                                       270.2                             40.5

E = Vis de purge

LISTE DE PIECES                                                           ACCESSOIRES

Position      Article     Description                                      Vis de fixation                        Feuille 1.0-60
       10                                                                  Embases filetées                       Feuille 2.9-30
              260.6...    Électro-aimant SIN45V                            Embases multiples                      Feuille 2.9-60
       15     260.7...    Électro-aimant SIS45V                            Blocs de montage modulaires            Feuille 2.9-100
                                                                           Explications techniques                Feuille 1.0-100
              239.2033    Vis de fermeture (avec joint d’étanchéité)       Fluides de pression                    Feuille 1.0-50
                                                                           Filtration                             Feuille 1.0-50
30 219.2001               Fiche A (grise)                                  Facteur de marche relatif              Feuille 1.1-430

35 219.2002               Fiche B (noire)

50 246.2190               Vis cylindrique M5 x 90 DIN 912

70 160.2093               O-ring ID 9,25 x 1,78 (NBR)
     160.6092             O-ring ID 9,25 x 1,78 (FKM)

COMMANDE MANUELLE DE SECOURS                                              MATERIAUX D'ETANCHEITE

Vis de fermeture (HB0), pas d'actionnement possible                       NBR ou FKM (Viton) en standard, choix dans codification

En option: HB6 ou HN(K)

→ Voir feuille 1.1-311

NORMES                                      ISO 4401-03                   TRAITEMENT DE SURFACE
                                            DIN VDE 0580
 Plan de pose                               EN 175301 – 803               ◆ Le corps de la valve est peint avec un vernis à deux composants
 Electro-aimants                            EN 60 529
 Exécution de raccordement D                ISO 4406                      ◆ L’électro-aimant et le flasquer sont zingués-nickelés
 Protection
 Filtration recommandée                                                   ◆ Les vis cylindriques sont zinguées

MISE EN SERVICE                                                           NOTES DE MONTAGE

Attention! A la mise en service, la valve doit être purgée sous           Type de montage      Montage à flasquer
              pression (deux rotations de la vis E au maximum).                                5 trous de fixation pour
                                                                          Position de montage  vis cylindriques M5 x 45
                                                                          Couple de serrage
                                                                                               Quelconque, de préférence horizontale

                                                                                               Vis de fixation MD = 5,2 Nm (qualité 8.8,
                                                                                               zinguée)

                                                                          Note!  La longueur de la vis de fixation dépend du matériel de
                                                                                 base de l'élément de raccordement.

                                                                                                            Wandfluh AG Postfach CH-3714 Frutigen
                                                                                                            Tél. +41 33 672 72 72 Fax +41 33 672 72 12 sales@wandfluh.com

                                            www.wandfluh.com Illustrations indicatives Modifications réservées 3/3 Edition: 18 43 1.11-2146F
