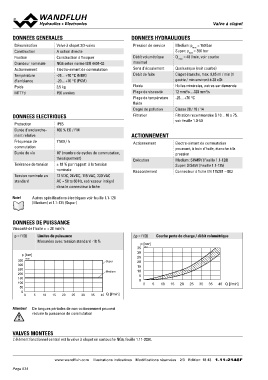

VVaallvvee àà ccllaappeett
DONNEES GENERALES DONNEES HYDRAULIQUES
Dénomination Valve à clapet 3/2-voies Pression de service Medium: pmax = 160 bar
Construction A action directe Super: pmax = 350 bar
Fixation Construction à flasquer Débit volumétrique Q max = 40 l/min, voir courbe
Grandeur nominale NG6 selon norme ISO 4401-03 maximal
Actionnement Electro-aimant de commutation Sens d’écoulement Quelconque (voir courbe)
Température -25…+70 °C (NBR) Débit de fuite Clapet étanche, max. 0,05 ml / min (1
d’ambiance -20…+70 °C (FKM) goutte / min environ) à 30 cSt
Poids 3,5 kg Fluide Huiles minérales, autres sur demande
MTTFd 150 années Plage de viscosité 12 mm2/s…320 mm2/s
Plage de température -25…+70 °C
DONNEES ELECTRIQUES fluide
Degré de pollution Classe 20 / 18 / 14
Filtration Filtration recommandée ß 10…16 ≥ 75,
voir feuille 1.0-50
Protection IP65
Durée d’enclenche- 100 % ED / FM ACTIONNEMENT Electro-aimant de commutation
ment relative poussant, à bain d’huile, étanche à la
Fréquence de 7'500 / h Actionnement pression
commutation
Durée de vie 107 (nombre de cycles de commutation, Exécution Medium: SIN45V (Feuille 1.1-120)
théoriquement) Raccordement Super: SIS45V (Feuille 1.1-125)
Tolérance de tension ± 10 % par rapport à la tension
nominale Connecteur à fiche EN 175301 – 803
Tension nominale en 12 VDC, 24VDC, 115 VAC, 230 VAC
standard AC = 50 to 60 Hz, redresseur intégré
dans le connecteur à fiche
Note! Autres spécifications électriques voir feuille 1.1-120
(Medium) et 1.1-125 (Super)
DONNEES DE PUISSANCE
Viscosité de l'huile u = 30 mm2/s
p = f (Q) Limites de puissance Δp = f (Q) Courbe perte de charge / débit volumétrique
Mesurées avec tension standard -10 %
p [bar]
p [bar] Super 35 K0078 10 15 20 25 30 35 40 Q [l/min]
350 K4202 Medium 30
300 25
250 10 15 20 25 30 35 40 Q [l/min] 20
200 15
150 10
100
50 5
0
0
05 05
Attention! De longues périodes de non-actionnement peuvent
réduire la puissance de commutation
VALVES MONTEES
L'élément fonctionnel central est la valve à clapet en cartouche NG6, feuille 1.11-2030.
