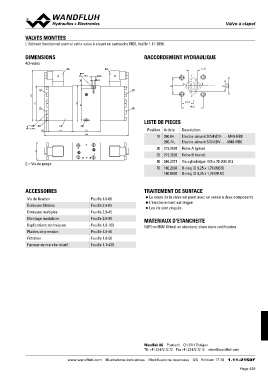

VVaallvvee àà ccllaappeett
VALVES MONTEES
L'élément fonctionnel central est la valve à clapet en cartouche NG6, feuille 1.11-2030.
DIMENSIONS 30 35 RACCORDEMENT HYDRAULIQUE
4/3-voies MD=5.2Nm 9.5 B 17.8
5.5 T
A
AB
131
91 E
92
84 8 P
21.5
40.5
E
31
21
32.5
E
E
20 50 10 70 LISTE DE PIECES
MD= 9.5Nm 4 64 72 Position Article Description
220 10 260.64.. Electro-aimant SIN45DV-…-M40-HB0
260.74.. Electro-aimant SIS45DV-…-M40-HB0
46 30 219.2001 Fiche A (grise)
35 219.2002 Fiche B (noire)
E = Vis de purge 50 246.2171 Vis cylindrique M5 x 70 DIN 912
70 160.2093 O-ring ID 9,25 x 1,78 (NBR)
160.6092 O-ring ID 9,25 x 1,78 (FKM)
ACCESSOIRES Feuille 1.0-60 TRAITEMENT DE SURFACE
Feuille 2.9-05
Vis de fixation Feuille 2.9-45 ◆ Le corps de la valve est peint avec un vernis à deux composants
Embases filetées Feuille 2.9-85 ◆ L’électro-aimant est zingué
Embases multiples Feuille 1.0-100 ◆ Les vis sont zingués
Montage modulaire Feuille 1.0-50
Explications techniques Feuille 1.0-50 MATERIAUX D'ETANCHEITE
Fluides de pression Feuille 1.1-430
Filtration NBR ou FKM (Viton) en standard, choix dans codification
Facteur de marche relatif
Wandfluh AG Postfach CH-3714 Frutigen
Tél. +41 33 672 72 72 Fax +41 33 672 72 12 sales@wandfluh.com
www.wandfluh.com Illustrations indicatives Modifications réservées 3/3 Edition: 17 20 1.11-2150F
