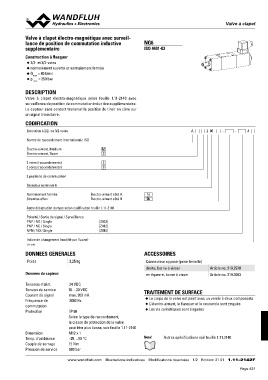

Valve à clapet électro-magnétique avec surveil- NG6
lance de position de commutation inductive
supplémentaire ISO 4401-03

Construction à flasquer
◆ 2/2- et 3/2-voies
◆ normalement ouverte et normalement fermée
◆ Qmax = 40 l/min
◆ p max = 350 bar

DESCRIPTION A 2 06 - - #

Valve à clapet électro-magnétique selon feuille 1.11-2140 avec
surveillance de position de commutation inductive supplémentaire.
Le capteur sans contact transmet la position du tiroir en cône sur
un signal transitoire.

CODIFICATION

Exécution à 2/2- ou 3/2-voies

Norme de raccordement internationale ISO

Électro-aimant, Medium M
Électro-aimant, Super S

2 voies (raccordements) 2
3 voies (raccordements) 3

2 positions de commutation

Grandeur nominale 6

Normalement fermée Électro-aimant côté A 1a
Stromlos offen Électro-aimant côté B 0b

Autre désignation du type selon codification feuille 1.11-2140

Polarité / Sortie de signal / Surveillance Z603
PNP / NO / Single Z482
PNP / NC / Single Z680
NPN / NO / Single

Indice de changement (modifié par l‘usine)

1.11-2142

DONNEES GENERALES ACCESSOIRES

Poids 2,25 kg Connecteur opposé (prise femelle)
droite, borne à visser
Données du capteur: en équerre, borne à visser Article no. 219.2978
Article no. 219.3003
Tensions d’alim.
Tension de service 24 VDC TRAITEMENT DE SURFACE
Courant de signal 10…30 VDC
Fréquence de max. 200 mA ◆ Le corps de la valve est peint avec un vernis à deux composants
commutation 2000 Hz
Protection ◆ L’électro-aimant, le flasquer et le couvercle sont zingués
IP 68
Dimension Selon le type de raccordement, ◆ Les vis cylindriques sont zinguées
Temp. d’ambiance la classe de protection de la valve
Couple de serrage peut être plus basse, voir feuille 1.11-2140 Note! Autres spécifications voir feuille 1.11.2140
Pression de service M12 x 1
-25…50 °C
15 Nm
500 bar
