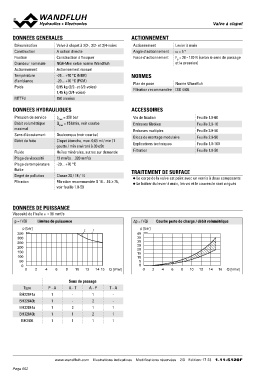

Page 602 - Softbound_Edition_19_fr

Valve à BcHla.p.0e4t

DONNEES GENERALES ACTIONNEMENT

Dénomination Valve à clapet à 2/2-, 3/2- et 3/4-voies Actionnement Levier à main
Construction A action directe Angle d’actionnement a=5°
Fixation Construction à flasquer Force d’actionnement Fb = 20 - 120 N (selon le sens de passage
Grandeur nominale NG4-Mini selon norme Wandfluh et la pression)
Actionnement Actionnement manuel
Température -25…+70 °C (NBR) NORMES
d’ambiance -20…+70 °C (FKM)
Poids 0,95 kg (2/2- et 3/2-voies) Plan de pose Norme Wandfluh
1,45 kg (3/4-voies)
MTTFd 150 années Filtration recommandée ISO 4406

DONNEES HYDRAULIQUES ACCESSOIRES

Pression de service pmax = 350 bar Vis de fixation Feuille 1.0-60
Débit volumétrique Qmax = 15 l/min, voir courbe Embases filetées Feuille 2.9-10
maximal Embases multiples Feuille 2.9-50
Sens d’écoulement Quelconque (voir courbe) Blocs de montage modulaire Feuille 2.9-90
Débit de fuite Clapet étanche, max. 0,05 ml / min (1 Explications techniques Feuille 1.0-100
goutte / min environ) à 30 cSt Filtration Feuille 1.0-50
Fluide Huiles minérales, autres sur demande
Plage de viscosité 12 mm2/s…320 mm2/s TRAITEMENT DE SURFACE
Plage de température -20…+70 °C
fluide ◆ Le corps de la valve est peint avec un vernis à deux composants
Degré de pollution Classe 20 / 18 / 14
Filtration Filtration recommandée ß 10…16 ≥ 75, ◆ Le boîtier du levier à main, les vis et le couvercle sont zingués
voir feuille 1.0-50

DONNEES DE PUISSANCE

Viscosité de l'huile u = 30 mm2/s

p = f (Q) Limites de puissance Δp = f (Q) Courbe perte de charge / débit volumétrique

p [bar] 21 p [bar]
350 K0172
40 K0154
300 35
30
250 25
20
200 15
10
150
5
100 0

50 0 2 4 6 8 10 12 14 16 Q [l/min]

0
0 2 4 6 8 10 12 14 15 Q [l/min]

Sens de passage

Type P - A A - T A - P T - A

BH22041a 1 - 1 -

BH22040b 1 - 2 -

BH32041a 1 2 1 1

BH32040b 1 1 2 1

BH3404 1 1 1 1

www.wandfluh.com Illustrations indicatives Modifications réservées 2/3 Edition: 17 23 1.11-5120F
